絲杠軸承安裝問題請教

查看數: 10695 | 評論數: 26 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

雷育哲

發布時間: 2016-11-16 09:26

正文摘要:

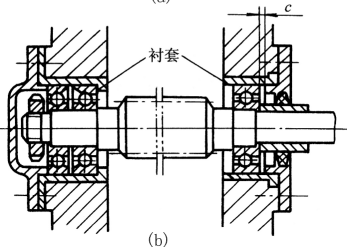

圖中是軸承的一種支撐形式：一端固定，一端游動。一端軸承的內、外圈雙向固定如圖右端，限制了軸的雙向移動。另一端外圈兩側均不固定（游動）。游動支承與軸承蓋之間應留有足夠大的間隙，一般c=3~8mm 。對于角接觸 ...

回復

kaixuan0808 發表于 2018-6-7 09:14:34

問題1：資料中說的圖中c部取3~8mm是這樣的嗎？我們現在安裝是用軸承蓋壓緊的沒留縫隙。這樣有沒有問題？
參照機床進給軸的結構設計方式，右側如果是自由端，可以用擋圈將軸承限位在絲杠上。
如果右側是固定端，作簡易固定時，軸承在絲杠上不作限位，軸承一般使用><型式，使用軸承壓蓋壓緊無間隙。
還有一種右側完全固定，軸承在絲杠上配調整墊限位或蝶形彈簧限位，軸承<>或><均可，使用軸承壓蓋壓緊無間隙。

問題2：圖中左端能不能直接用軸承蓋壓住，左端的圓螺母放在右端固定？
左側固定端需要用軸承壓蓋壓住，否則無法固定。

問題3：“對于角接觸軸承和圓錐滾子軸承，不可能留有很大的內部間隙”這里說的不可能留有很大的內部間隙是不留直接壓緊嗎？
不留間隙，直接壓緊。而且軸承壓蓋的壓緊尺寸要做裝配調整，具體可參照軸承技術手冊，里面對留量多少有明確的說明。

以上結構為現有的加工中心進給軸的軸承安裝方式，僅供參考。

magicnie 發表于 2018-6-6 23:24:08

雷育哲發表于 2016-11-21 17:28
需要的話我可以發個給你

樓主，能將書也發我一份嗎，郵箱magicnie@163.com，感謝

雷育哲 發表于 2017-11-11 07:59:24

水水5 發表于 2017-11-8 21:36
問題1，我覺得留多少毫米，要看軸的長度和溫升。
對于絲杠，有長有短，一般非標機械的溫升都比較小。機床 ...

感謝不吝賜教！

水水5 發表于 2017-11-8 21:36:07

問題1，我覺得留多少毫米，要看軸的長度和溫升。
對于絲杠，有長有短，一般非標機械的溫升都比較小。機床的溫升可能稍微大一些。
對于其他機構比如風機、減速箱，溫升大。所以可能間隙就大。
總之就是為了軸受熱伸長別卡死。
問題2，將左側直接蓋住，右側用圓螺母固定。是可以的，但是右側要設置臺階軸，方便圓螺母放入。具體可參考一些絲桿樣本上推薦的固定方式。
無特殊要求時推薦驅動端固定，非驅動端游動。這樣軸受熱伸長時，向自由端方向伸長。如果向驅動端方向伸長，會擠壓聯軸器電機等部件造成松動。轉動的支點游動的話，也有可能導致跳動超差。造成螺母卡死。
問題3，角接觸和圓錐輥子一般都是有預緊的，就是說內部游隙是負的。大概是這個意思吧。
總之，參照滾珠絲桿樣本上推薦的固定方式吧。除非你有特殊要求。
樣本上還有兩端固定的呢。

蔣龍斌.John 發表于 2017-11-6 16:17:24
