求垂直轉盤設計

查看數: 7804 | 評論數: 21 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-11-10 17:51

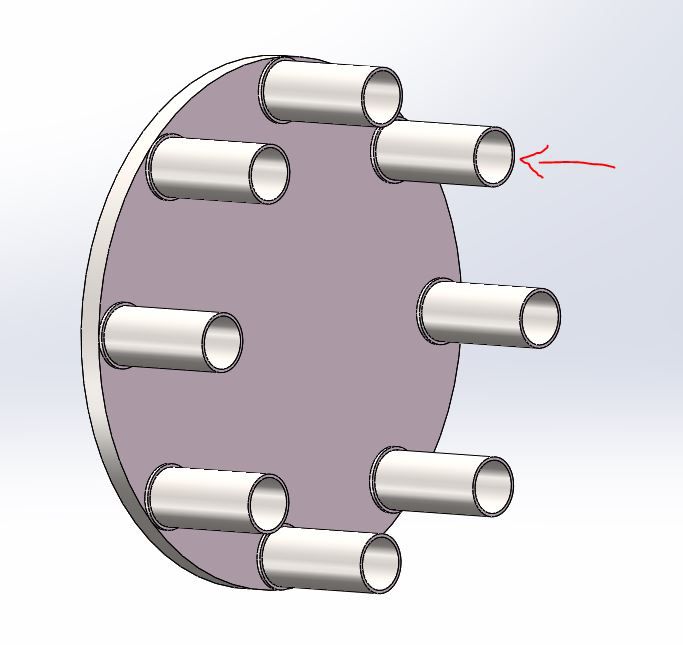

想自己做個多工位的轉盤。轉盤垂直安裝，轉盤直徑400mm，加上模具重量約20公斤（工件重量可忽略），其中一個工位為下壓，有垂直于轉盤平面的力（并不太大）。傳動軸需要承受軸向的轉盤重力以及部分徑向力。有沒有這 ...

回復

蚊子36 發表于 2016-11-15 09:43:14

不錯

377215259 發表于 2016-11-14 11:54:59

其他樓主說的挺好的啊

陳李 發表于 2016-11-14 08:41:09

應該很簡單的設計

囨檞釋 發表于 2016-11-13 09:31:28

本帖最后由囨檞釋于 2016-11-13 09:32 編輯

囨檞釋發表于 2016-11-10 19:02
不知道你事想用什么來代替旋轉的呢，和i錢一些客戶用分割器來規劃的時候，是建議加軸承的。圖片是水平安裝 ...

@tghzs @tghzs 這個是凸輪分割器，里面是村機械結構，是凸輪和滾子來實現分度的，一般是非標規劃，正常是規劃好幾分度就是幾分度的，定位精度和重復精度都是由凸輪和滾子來實現。普通馬達來帶。

微雨風塵 發表于 2016-11-12 11:47:59

感覺像是加工中心的刀盤

long_wzq 發表于 2016-11-12 11:14:58

我想也是，兩個深溝球軸承就可以。

超人1234 發表于 2016-11-12 09:44:16

升小汐 發表于 2016-11-12 08:26:15

看你下壓力多大，大的話可以在下壓工位加上限位支撐

yufandehao 發表于 2016-11-11 23:35:29

分割器有可以回退的
