關于軸同一位置使用兩個鍵的疑問

查看數: 3916 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

eyebeeleaf

發布時間: 2016-11-8 11:14

正文摘要:

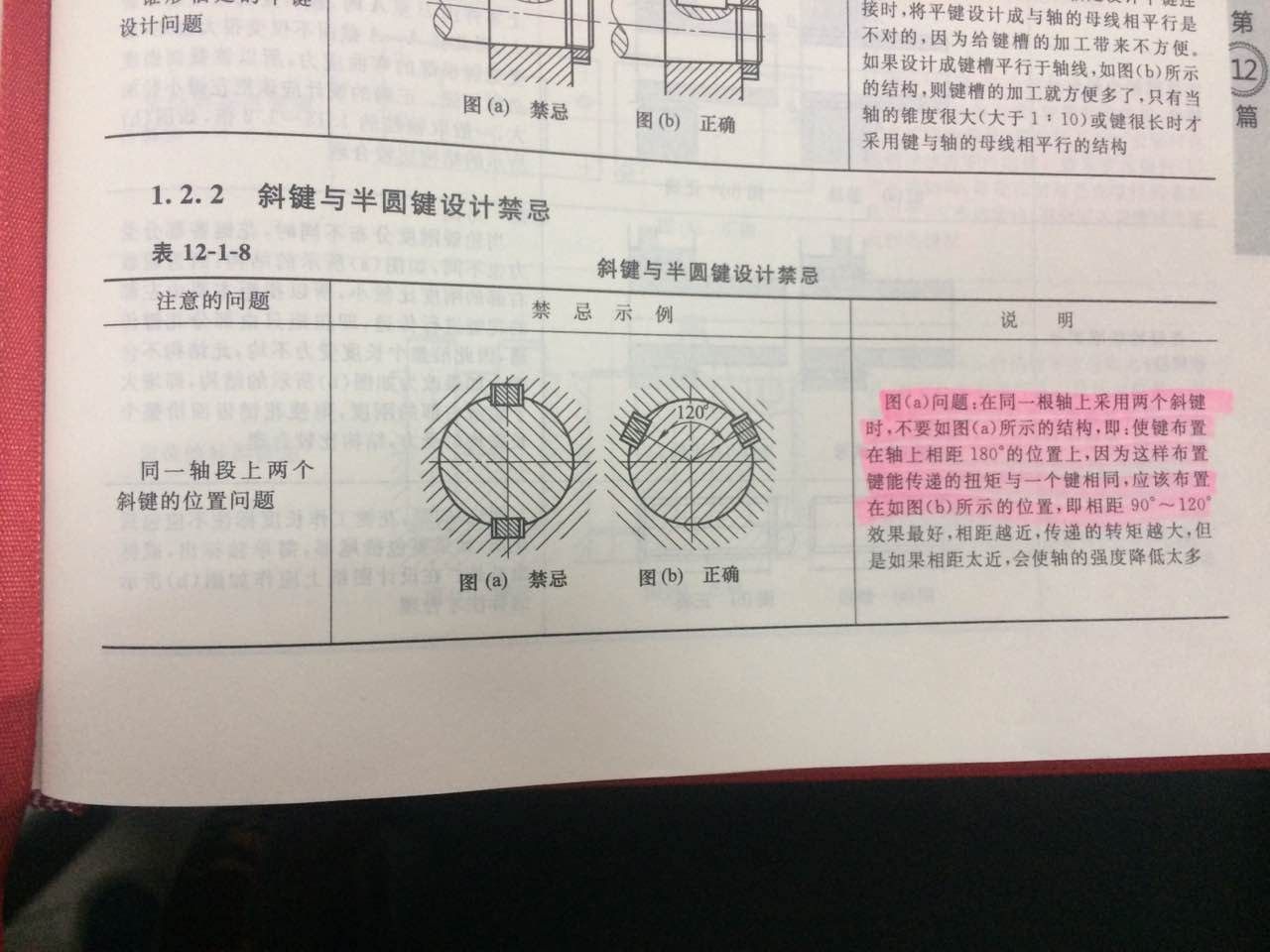

如圖是《現代機械設計手冊》秦大同第2卷第12篇《機械零部件設計禁忌》中的一段。不太理解為什么180°布置時傳遞的扭矩與一個鍵相同，而有90~120°間距時傳遞扭矩大，且鍵相距越近扭矩越 ...

回復

FKUEDEJXSQ2 發表于 2023-8-23 08:12:11

沒用過

eyebeeleaf 發表于 2016-11-8 16:51:45

淡然發表于 2016-11-8 14:22
楔鍵的上下表面是工作面，鍵的上表面和輪轂鍵槽底面均具有 1:100 的斜度。裝配后，鍵楔緊于軸槽和轂槽之 ...

謝謝大神答疑，已經明白了。

淡然 發表于 2016-11-8 14:22:37

楔鍵的上下表面是工作面，鍵的上表面和輪轂鍵槽底面均具有 1:100 的斜度。裝配后，鍵楔緊于軸槽和轂槽之間。工作時，靠鍵、軸、轂之間的摩擦力及鍵受到的偏壓來傳遞轉矩，同時能承受單方向的軸向載荷。
普通平鍵是兩側面為工作面。楔鍵是靠摩擦力傳遞轉矩，若兩個楔鍵在大概同一方向,在另一方向軸與輪轂勢必結合的更緊密,當然傳遞扭矩更穩定.
弄懂工作原理，就不難理解了。
