請問SW三維鈑金設計圖如何轉換為CAD

查看數: 5378 | 評論數: 9 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2016-11-4 09:45

正文摘要:

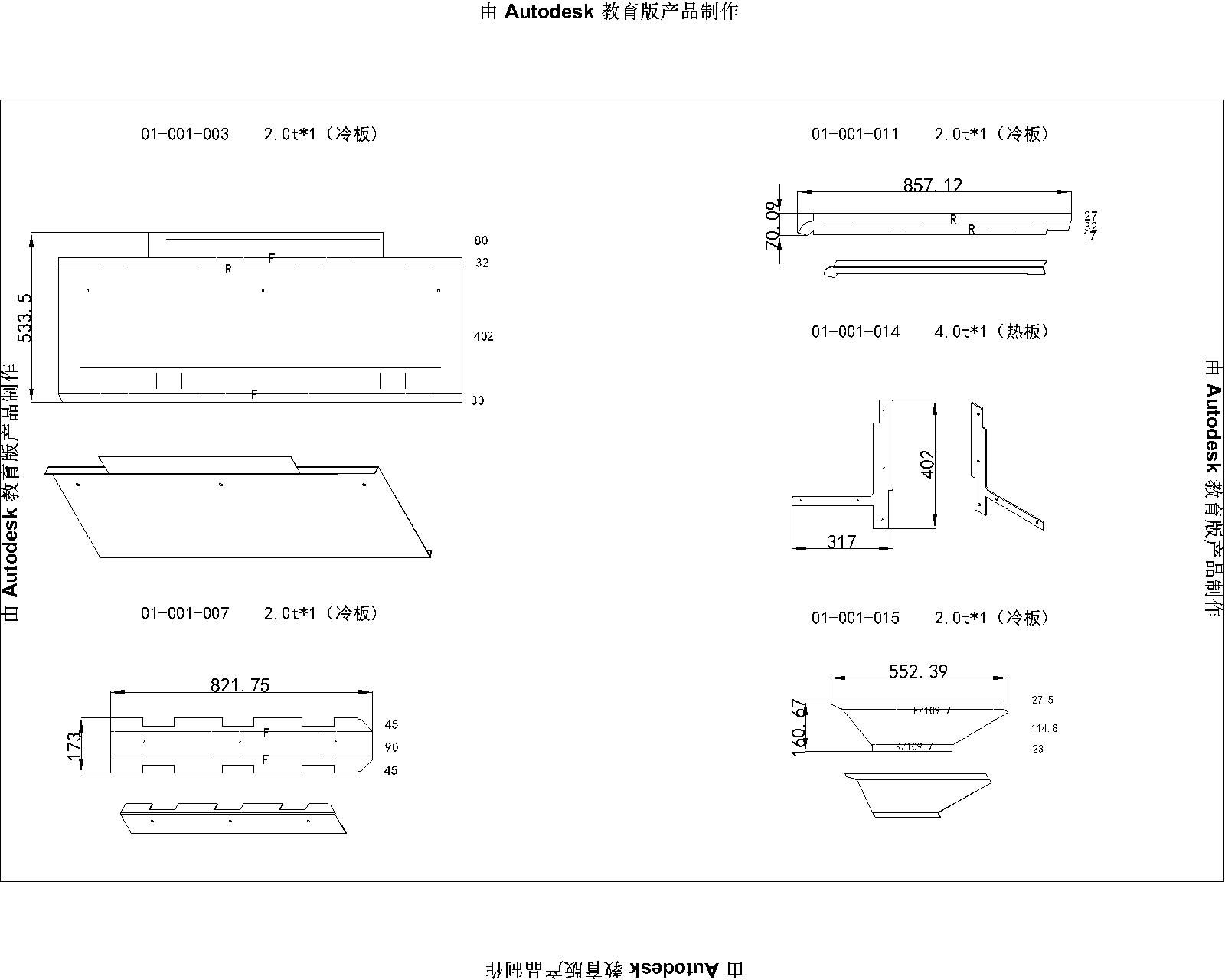

這個圖框中有5種鈑金小件,請問是怎么由SolidWorks三維鈑金轉換為圖示中的CAD二維圖的?CAD圖中的尺寸標注是自動生成的還是手動標注的?

回復

呵呵hahei 發表于 2023-7-26 16:38:29
直接SW 出工程圖啊
FKUEDEJXSQ2 發表于 2023-7-26 16:25:55
工程圖轉DWG
成歌2047 發表于 2016-11-4 11:59:21
出了工程圖,標注了尺寸,都可以打印出來了,甚至生成jpg文件了,沒有必要轉autocad的了。
sunza501 發表于 2016-11-4 11:28:47
有鈑金展開圖..
albert.tang 發表于 2016-11-4 11:17:03
尺寸在SW里面可以自動標注,但有些地方不是很符合習慣,需要手工調整,在SW或CAD里面都可以。
小弟波仔 發表于 2016-11-4 10:52:21
跟一樓一樣
穆斯克 發表于 2016-11-4 10:21:15
可以鈑金展開的,樓主再學習學習這個功能。展開后方便切割下料
馬小車 發表于 2016-11-4 10:18:13
當然是手工標注的,樓上說的一樣,先出工程圖,再保存DWG格式就是CAD可以編輯的格式了。
淡然 發表于 2016-11-4 10:12:46
我是把SW轉化為工程圖,再把工程圖另存為CAD。
