長跨度滾珠絲杠怎樣實現滑動體自由滑動

查看數: 10912 | 評論數: 28 | 收藏 8

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-10-28 12:00

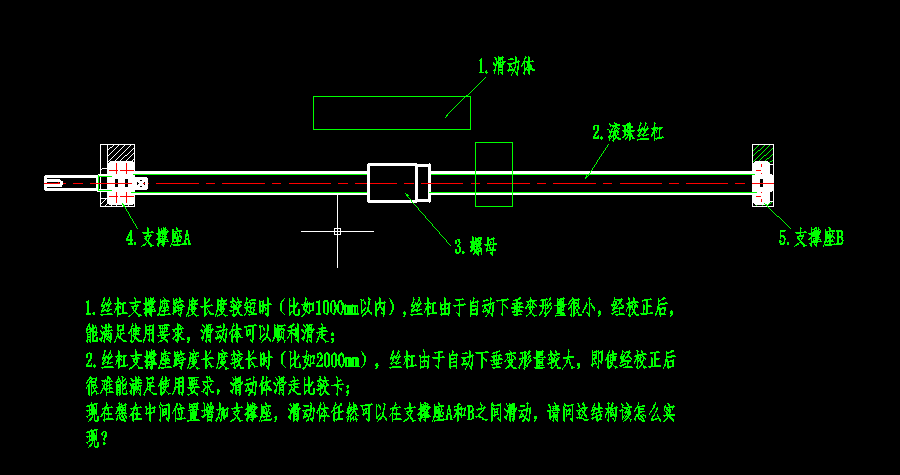

如圖，長跨度滾珠絲杠怎樣實現滑動體自由滑動？1.絲杠支撐座跨度長度較短時（比如1000mm以內）,絲杠由于自動下垂變形量很小，經校正后，能滿足使用要求，滑動體可以順利滑走； 2.絲杠支撐座跨度長度較長時（比如2000 ...

回復

FKUEDEJXSQ2 發表于 2023-8-10 11:29:40

齒輪齒條

FKUEDEJXSQ2 發表于 2023-7-26 16:27:07

直徑不夠大

夢回舊時光 發表于 2016-11-2 15:33:40

什么情況下需要加輔助支撐？絲杠廠家的樣本都沒有提到，網上能參考的資料也很少。

哪位大俠能從理論上推導出彎曲變形對絲杠的精度和壽命的影響？

夢回舊時光 發表于 2016-11-2 15:28:19

以前見過一種絲杠的輔助支撐：

滾珠螺母的兩側各有一個輔助支撐，輔助支撐隨滾珠螺母的位置而改變，始終在螺母與一端的固定軸承中間運動。

沒看到具體結構，不知道怎么實現的。

受不了了 發表于 2016-11-2 11:46:52

樓上這圖不錯

怕瓦落地2011 發表于 2016-11-2 08:08:33

加粗是解決的辦法

喜鵲QX 發表于 2016-11-1 21:10:19

謝謝分享，學習了。

受不了了 發表于 2016-10-31 13:40:56

走江湖發表于 2016-10-30 22:03
3米的跨度中間無任何支撐
用起來沒什么問題啊

估計也低速
