發布時間: 2016-9-26 19:37

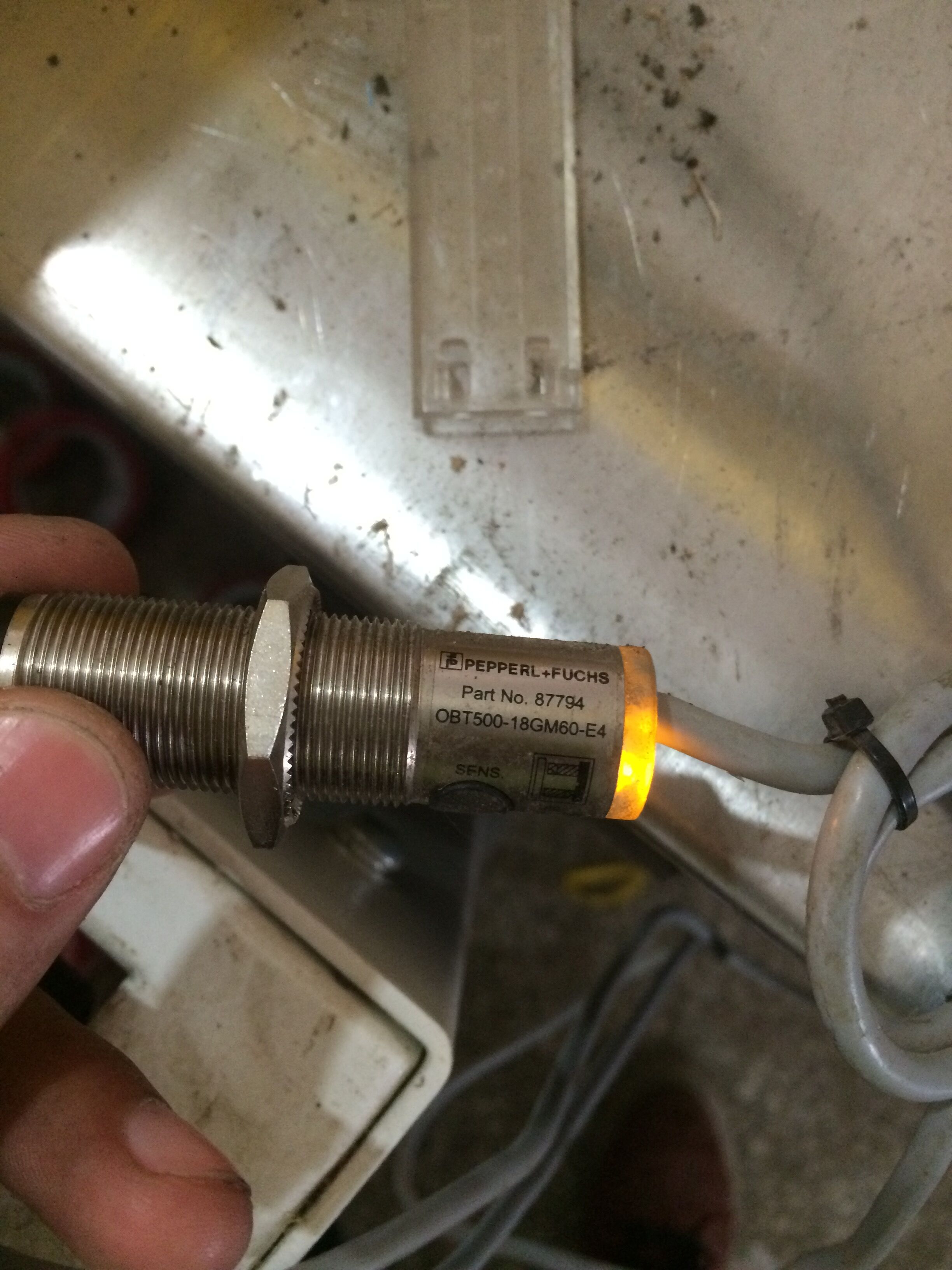

正文摘要:我想問一下各位大神，四線的光電開關可以改成行程開關嗎？要接到PLC上的，如果可以的話，怎樣接呢？0 N8 V" k* n# b) \& ^ 光電開關的接線圖：白色接正極，棕色接正極，黑色接負載然后接正極，藍色接負極! `' O6 f: ... |
|
白色的那根線應該是常開或者常閉的切換線， |
| WH-接PLC電源正(或外接正), BU-接PLC的COM, BK-接信號(常開). |
龍游大海 發表于 2016-10-1 08:45$ u% h- \. ]4 g9 u% ? 怎樣改，可以詳細說一下嗎？ |
| 可以的，你不是用四線嗎，用兩線改下 |
|
1，可以5 U3 O! i4 u" ] 2， 接法二圖由左到右分別是 WH接電源6 Q. N8 P- n, h4 F2 Y% h( S; j BN接接信號線接進plc& B% E* T; f+ G+ V( U. | Bu接公共地 |
|
看你的PLC是屬于什么輸入類型的再選PNP型或NPN型的光電/ G) v( N1 k' T; G |
| 這個是接近開關的.供參考. |
