路過

能夠在實際項目應用中找到理論的根源，并根據理論公式反過來思考實踐中應用，將理論的公式加項目經驗，簡化理論，行程自己設計的一套理論，并在項目中得以驗證，這樣，我想才是最快最好的工程師成長之路

首先感謝“未來第一站”對我的這個帖子這么上心 ，感謝。這個其實是一個化學鋼化爐的案例，是廠家生產的一臺鋼化爐，風機什么的都已經配好的成品。我只是就這個結構和風機的參數做了一次計算，對應不起來，所以覺得算法上肯定出錯了，特拿到壇里討論一下

陳小困 發表于 2016-9-23 14:14
散多少熱，散到什么要求，沒說

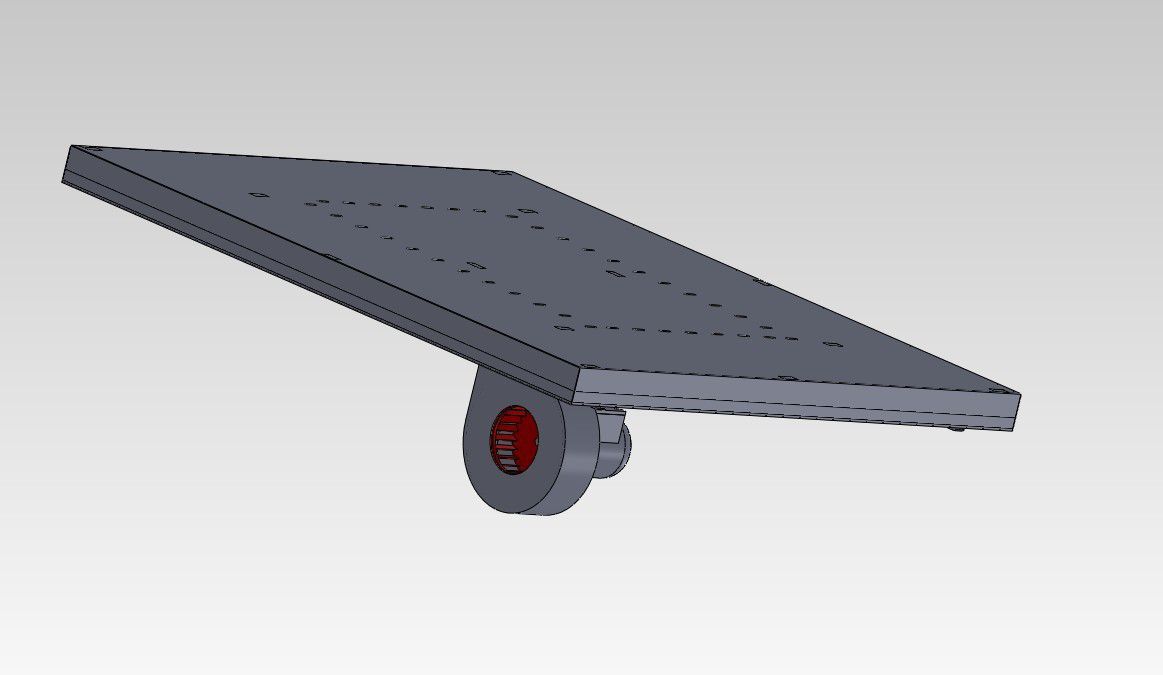

內腔1800*1400*950，散內腔的熱量，是一臺化學鋼化爐

祥云飛魚 發表于 2016-9-26 07:21
看樓主給的工況  只有老腰說到點子上了，按樓主的算  風機要嘛大的嚇人  要嘛小的不能用

風機不大，0.55KW/380V,流量1500-2200m3/h,全壓367-312pa,1400r/min ,是一臺化學鋼化爐的A,B的散熱風機，

看樓主給的工況  只有老腰說到點子上了，按樓主的算  風機要嘛大的嚇人  要嘛小的不能用

老腰 發表于 2016-9-23 18:59
先不說風量風速，風機直接置于風板是有問題的，會困風，風阻非常大。

凡是風道都是盡量做成流線型，為什么？風阻小風速變化小。可眼下的風道結構，風機出口碰到一堵墻，必然是風機壓差變大流量變小。

先不說風量風速，風機直接置于風板是有問題的，會困風，風阻非常大。

702736 發表于 2016-9-23 14:12
關鍵的散熱要求，工況沒有，算啥？

散多少熱，散到什么要求，沒說
