好資料，老腰大俠，50以上的尺寸能貼出來么。謝謝

老腰 發表于 2016-8-6 12:08
大凸輪與凸輪固定座是配對使用的。
1，凸輪固定座上的4個M8螺孔與凸輪上的4個腰形槽對應，用于調整凸輪 ...

謝謝大俠指點，估計這個凸輪的切向受力應該是不大的，不然也不會只用腰型孔了。再請教一個問題，凸輪這種高速運轉的零件一般是怎么處理工作面的？這個面應該是和齒輪一樣分疲勞損壞和應力損壞嗎？如果壓力比較小的話硬度處理到多少？怎么處理的？鍍硬鉻還是淬火？我感覺應該和硬光軸或者滾珠絲桿一樣吧。望大俠賜教。

陽光MAN 發表于 2016-8-6 16:10
老腰大俠最近幾年都沒有見你討論凸輪的知識了，是不是凸輪已經被淘汰了，不值得討論了。

凸輪不會淘汰的，純機械的東西可靠成本低，有議題才有興趣討論。

老腰 發表于 2016-8-6 12:08
大凸輪與凸輪固定座是配對使用的。
1，凸輪固定座上的4個M8螺孔與凸輪上的4個腰形槽對應，用于調整凸輪 ...

老腰大俠最近幾年都沒有見你討論凸輪的知識了，是不是凸輪已經被淘汰了，不值得討論了。

可以當做聯軸器使用！

hc2003 發表于 2016-8-6 08:10

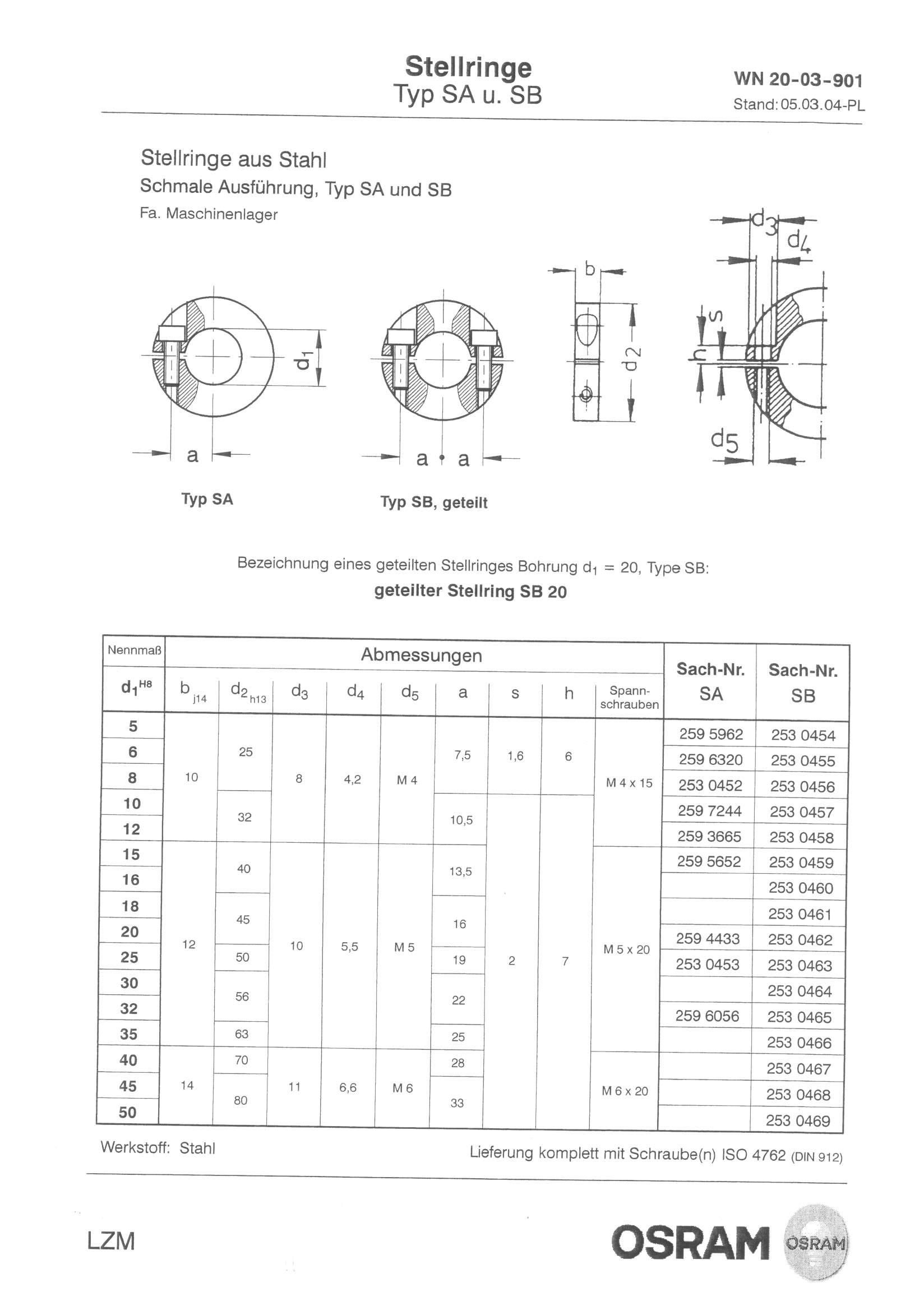

有相近的國標嗎？

沒有國標，這是企業內部用的規范。

小人Mτ 發表于 2016-8-6 09:46
沒用過凸輪，但是有點想法，請樓主指導一下
1.凸輪固定座上面的4個M8螺絲孔是軸向固定用嗎？大凸輪上開 ...

大凸輪與凸輪固定座是配對使用的。
1，凸輪固定座上的4個M8螺孔與凸輪上的4個腰形槽對應，用于調整凸輪周向角度。
2，大凸輪上貫通線是斜割縫，是剖分大凸輪產生的，不是螺紋線。
3，大凸輪軸向定位用凸輪固定座的2個M8螺孔定位。

水秀天藍 發表于 2016-8-6 09:22
還有些問題冒昧請教一下：
（1）大凸輪斜割成兩塊？
（2）小凸輪上有R46.01這樣的數字，是為了過盈嗎？ ...

（1）大凸輪剖分是為了安裝方便；而且是斜剖分，凸輪滾子滾過時沒有跳動。
（2）小凸輪上的R46.01是凸輪輪廓的圓弧，凸輪機構行程設計的尺寸。

C:\Users\Administrator\Desktop圓的好加工吧
