謝謝分享

學習學習！！！！！！！！！！

看看能步能看到詳細的內容

看不到？

jiang1211 發表于 2016-8-4 20:45
這么算下來扭矩好小呀，推力f=T/r，半徑r=3x25/2=0.0375m,f=18.1/0.0375=482.67N,可以這么算嗎？

18.1 ...

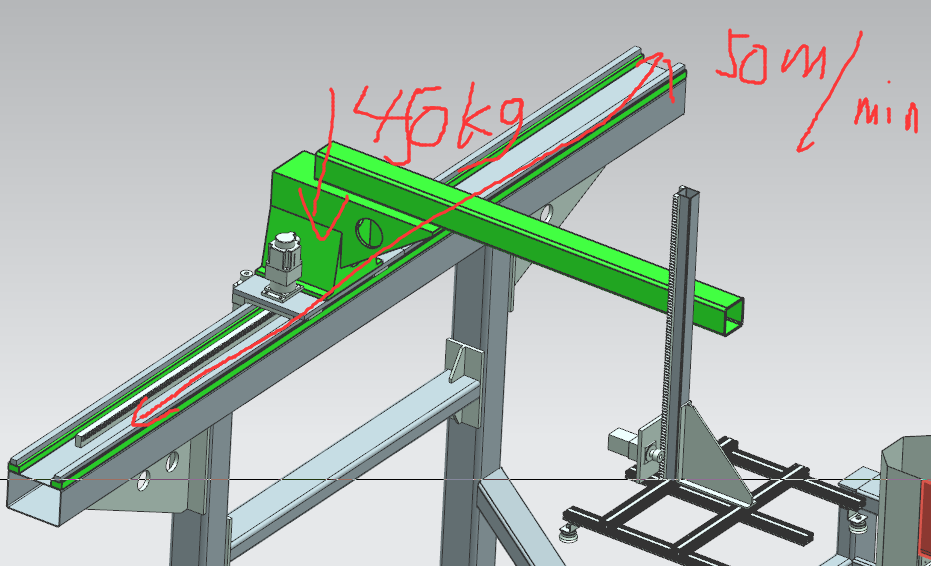

    要算校核扭矩是否滿足啟動需求，首先要知道加速度，舉個例子，機構要求在1S內達到50m/min的直線速度，則有a=v/t=50/（60*1）=0.83m/s2，所需推力F=ma=450*0.83=373.5N，現有推力如你所算是482.67N，乘以1.2~1.3的安全系數也是滿足的，實際選型計算時電機、減速器、齒輪齒條的參數是互相匹配的，需要反復計算校核，以達最優的設計目標。


你準備選用什么電機？想用什么控制方式？行程是只要求起停，還是隨時起停？

jiang1211 發表于 2016-8-4 20:45
這么算下來扭矩好小呀，推力f=T/r，半徑r=3x25/2=0.0375m,f=18.1/0.0375=482.67N,可以這么算嗎？

18.1 ...

瞬時扭矩按加速度T=J*β。或者折算一下按牽引力F>mA。
我分享過一本書是關于如何計算的http://m.whclglass.com.cn/thread-466885-1-1.html
