連桿

問天問地問自己 發表于 2016-12-17 23:45
4個不同的接頭旋轉90°呢，還是用步進旋轉完成？

旋轉的裝置改為齒條直線驅動

怎一個

gddx110 發表于 2016-12-17 23:03

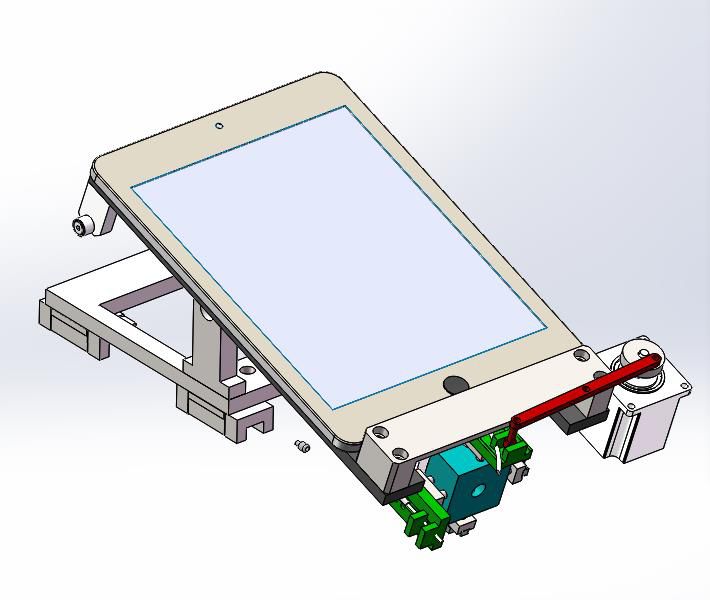

結構已經生產出來并調試完成，效果不錯   采用5741步進直連偏心輪驅動撥桿+自由浮動連接 實現。

4個不同的接頭旋轉90°呢，還是用步進旋轉完成？

問天問地問自己 發表于 2016-12-16 22:47
LZ現在進展如何了？

結構已經生產出來并調試完成，效果不錯   采用5741步進直連偏心輪驅動撥桿+自由浮動連接 實現。

gddx110 發表于 2016-7-15 08:06
空間的限制用不了86，加減速有沒問題？
現在改成偏心輪撥動了

LZ現在進展如何了？

4工位間歇結構，用凸輪可以實現。

祥云飛魚 發表于 2016-7-9 07:49
這種方法不是最好 自己設計一個快速測試接頭是最好的 相當于直接設計個特殊連機器 。

歪個樓，這種USB插拔，除非你想做USB插頭疲勞測試，
否則在測試過程中，用硬件實現USB接口的通斷（測試電路板上做這個功能模塊，那就不用測試中切換狀態了）豈不是更方便，
因?yàn)槲铱茨愕氖謾C(jī)/平板是斜放在夾具上的，初始放上去的時候
從上一工位過來，還是人手拿過來的，順便直接插上USB就好了

學習！！！！！！！！！！
