沙子2015 發表于 2016-6-13 19:40
那為什么1/8這么大，1/8寸不是25.4/8嗎

1/8指的不是螺紋規格，其實指的是管徑規格，螺紋規格是根據管徑編制的，管徑要加上肉厚才相當于是外螺紋的小徑。
1/8的管徑大約1/8×25.4,加上肉厚2.5mm*2,大概就是8點幾了

咦，我的回復不見了喂，

受教了

有對應的國家標準。

看到“管”沒有？
自己用”管螺紋“為關鍵詞，互聯網上找找答案行不？

cain0203 發表于 2016-6-13 18:32
一般認為G1/8就是Rc1/8，G是沒有錐度的管螺紋，密封不好，Rc1/8是帶有錐度的管螺紋，是密封型的。
個人看 ...

那為什么1/8這么大，1/8寸不是25.4/8嗎

一般認為G1/8就是Rc1/8，G是沒有錐度的管螺紋，密封不好，Rc1/8是帶有錐度的管螺紋，是密封型的。
個人看法，關于G和Rc/R的規格，可以上網查閱，據說G是以前的舊標準，在實際使用中的經驗是1/2以上的管件基本上都是GX/X，1/2以下的都是RX/X。實話說這個問題我也沒弄的很清楚。。

wangbobo1988122 發表于 2016-6-13 16:44

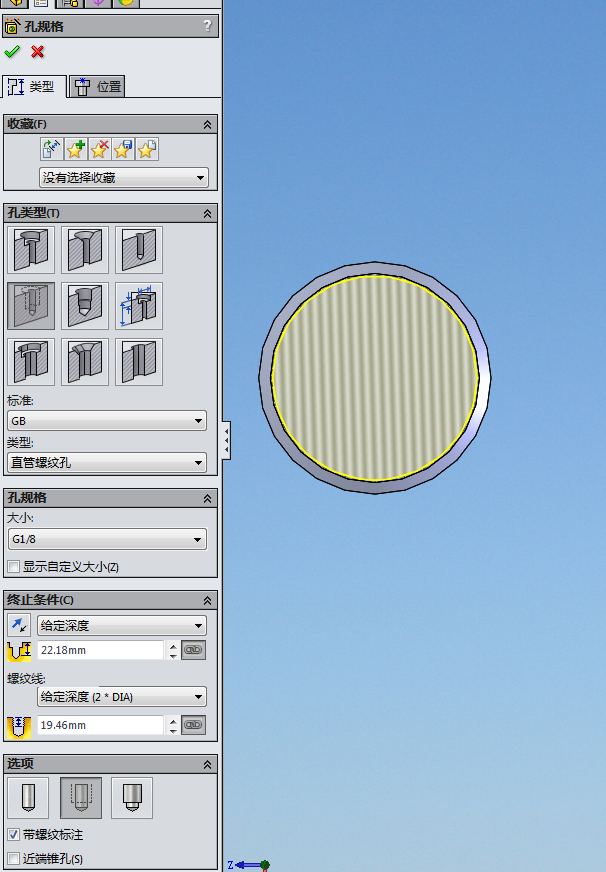

G1/8   小徑8.566  中徑9.147 大徑9.728  螺距0.907.

那我要畫一個RC1/8的牙怎么畫？
就是要在工件上畫一個和R1/8的接頭配合的孔

wangbobo1988122 發表于 2016-6-13 16:44
G1/8   小徑8.566  中徑9.147 大徑9.728  螺距0.907.

1/8寸的大小不應該大概是25.4/8=3mm左右嗎？

wangbobo1988122 發表于 2016-6-13 16:44
G1/8   小徑8.566  中徑9.147 大徑9.728  螺距0.907.

那RC1/8了？
