一個機械小設計傳動部分卡住了，求大神指點。

查看數: 7761 | 評論數: 20 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-4-18 11:02

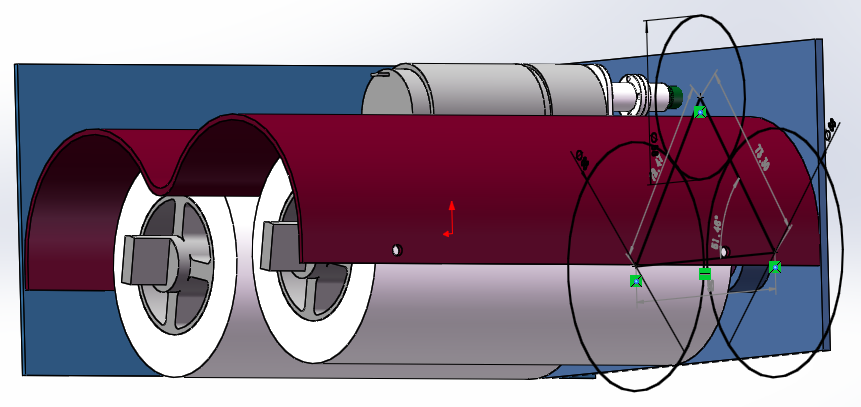

發了兩個圖，一個是總體的大概樣子，左邊是已經基本定型的，要設計右邊的傳動系統。一個是傳動關系。上面的是電動機輸出，下面兩個是運動件。要把電動機的動力傳動到下面。本來想的是用齒輪傳動的，但是這樣的話首 ...

回復

小弟波仔 發表于 2016-5-23 16:15:10

學習

kuangaoteiji 發表于 2016-4-24 22:47:33

功率又不大，完全可以用摩擦輪

破刀屠神 發表于 2016-4-24 18:10:16

Walleevakey 發表于 2016-4-24 17:09:27

帶傳動可以滿足

龍大大 發表于 2016-4-22 16:44:21

龍大大發表于 2016-4-22 16:37
查機械設計手冊沒有具體設計方法，大哥有沒有渠道？

非常謝謝，我去試試。

龍大大 發表于 2016-4-22 16:37:38

老刀無鋒發表于 2016-4-18 12:52
你這個目視應該上面的小輪和下邊兩個大輪轉向相反，建議用O型帶傳動，傳動件體積小、安裝方便、噪音低，而且 ...

查機械設計手冊沒有具體設計方法，大哥有沒有渠道？

不要查手冊，隨便百度個生產廠家，跟他們要資料，不懂得問他們。沒用過的東西找供應商技術指導，這個是最快速的讓自己變成專家的不二法門，一般人我不告訴他，哈哈~~ 發表于 2016-4-22 16:42

龍大大 發表于 2016-4-22 16:36:19

wll19821016 發表于 2016-4-18 11:48
是不是可以考慮同步帶
隨便一想就下結論了，見諒，60W好小，似乎倆手指頭可以當剎車用了

嘿嘿，我正在考慮圓形帶，在機械設計手冊上查到圓周線速度小于15m/s，傳動比1/2~3的小功率傳動，帶輪直徑20~30圓形帶直徑，沒別的了，大哥有沒有辦法提供點設計資料或者渠道。
總之很謝謝

我個人覺得這個圓形帶和三角帶有點類似，截面差不多的可以類比一下，不過形狀不一樣，如果較真的話，對應關系會很麻煩發表于 2016-5-10 11:38

哎呦喂蛋蛋 發表于 2016-4-19 20:36:52

不能把一個滾子做轉動，滾另一個做從動輪么？

cgtry79 發表于 2016-4-19 15:25:44

用同步帶，我做過類似的，記得同步帶最后要張緊，簡單方式把電機安裝做成可以移動的條孔
