932406353 發表于 2016-3-30 20:20
這個氣缸選多大的.怎么選型的

& s, o! o5 Q8 d. ~& }/ T+ a! R! R這個就不懂了，我是搞機加的，不是工程師，不過原則一般是根據動作速度和阻力來確定。

浮云DIY 發表于 2016-3-29 21:35
3 R* @9 k, Y% e$ j- q- T; R使用螺釘鎖緊就足夠了，怕不保險可以使用雙螺釘或者四螺釘，軸的尺寸就看需要受多大力了，不過一般這個尺寸 ...

- ~* _8 q- t: {5 r# ]9 k這個氣缸選多大的.怎么選型的
# v: t: G5 J% l7 @  w8 A4 I

具體要看需要多大扭矩吧，   常規外徑12的軸用寬度4的平鍵就夠了，再配以緊定螺絲限制軸向移動。

鉻棒12的一般會小3絲左右，應該可以頂緊，，那么多支撐，，應該不細了

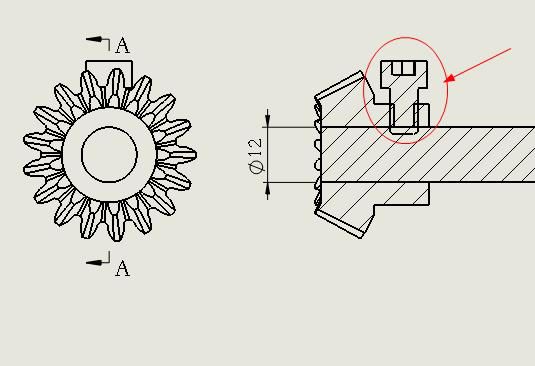

使用螺釘鎖緊就足夠了，怕不保險可以使用雙螺釘或者四螺釘，軸的尺寸就看需要受多大力了，不過一般這個尺寸是不會有什么問題的。向下施加壓力還需要膠紙減震說明力矩并不大，大的話就會用聚氨酯之類的柔性材料了。

個人意見，可以用螺釘緊固。齒輪最好緊配進去。

這種場合，一般都會用緊定螺釘，不用內六角圓柱頭。如果怕打滑，可以在軸上銑一個扳手平面，或者一個大于螺釘的盲孔。
4 [$ e6 y3 f5 {0 [" M( a$ L( ?
3 ~- p1 k0 j8 O2 w軸對應的鍵條大小，有國標規定的。不按規定，容易造成加工上的誤解，和強度上的消弱。
