柴油機進氣連接管夾具難題求助

查看數: 2815 | 評論數: 5 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-3-28 16:22

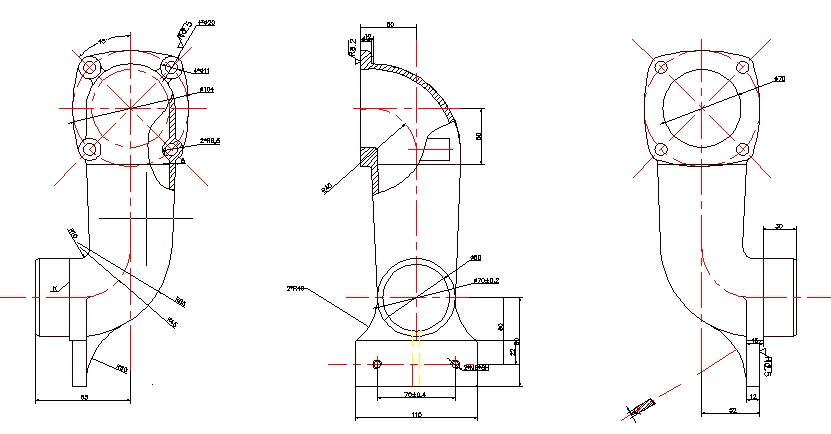

大神求幫忙，我要設計銑法蘭面，鉆孔的夾具，要用什么定位元件，管有錐度，可以用V型塊行嗎？還有要用什么夾緊裝置？希望會的朋友，幫忙一下，萬分感激！ ...

回復

炫翼無痕 發表于 2016-3-29 16:01:09

liuchang-zhiyun 發表于 2016-3-29 13:46
按照你的說法，毛坯面還不能定位了？粗銑結合面一般是工藝加工的第一道序，你再想想。

好的，很感謝您熱心回答，我自己再琢磨琢磨

liuchang-zhiyun 發表于 2016-3-29 13:46:34

炫翼無痕發表于 2016-3-29 09:30
很謝謝，但是我的管是椎體的，不是圓柱體可以使用V型塊嗎？還有可以用什么夾緊呢?

按照你的說法，毛坯面還不能定位了？粗銑結合面一般是工藝加工的第一道序，你再想想。

炫翼無痕 發表于 2016-3-29 09:30:09

liuchang-zhiyun 發表于 2016-3-28 16:47
輔助定位可以使用V型塊，銑削加工余量如偏大，則切削力較大，夾具需要考慮輔助支撐平衡銑削力，防止工件加工 ...

很謝謝，但是我的管是椎體的，不是圓柱體可以使用V型塊嗎？還有可以用什么夾緊呢?

liuchang-zhiyun 發表于 2016-3-28 16:47:23

輔助定位可以使用V型塊，銑削加工余量如偏大，則切削力較大，夾具需要考慮輔助支撐平衡銑削力，防止工件加工過程中發生變形。

炫翼無痕 發表于 2016-3-28 16:24:33

會的都說一下
