在用ansys12.0 workbench受力分析時出現如下問題？

查看數: 4459 | 評論數: 3 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-3-23 15:21

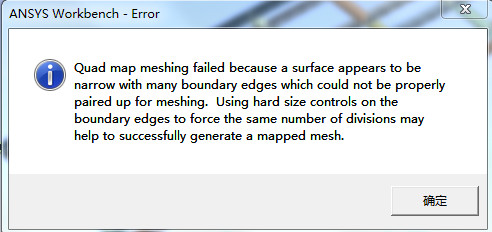

7 A& X- ^8 m$ b. r用ansys12.0 workbench 做結構的靜力學計算時，出現以上問題該怎么解決呢？我是用Solidworks建模，然后導入到ansys 12.0 workbench 中，三維模型為工字鋼，槽鋼，鋼板等組成，這 ...

回復

tjujhy 發表于 2017-11-8 10:18:54

賺取一個威望值

林中樵 發表于 2016-3-23 19:39:15

單元選擇，和劃分是重中之重。不可草率。要得到準確的結果，還是一步步做好吧。不然得出的結果差別很大，甚至違反常理。

wdennisw 發表于 2016-3-23 18:37:35

應該是單元劃分的問題，因為不知道你具體的條件，現在建議你對于工字鋼等通用界面的結構，用桿梁的形式來做
做直線代表你的結構骨架，然后對骨架賦予界面屬性，而且在賦予界面屬性是要注意劃分節點時有的需要設置，根據具體情況
可以找一些書籍來看一下就知道怎么做了
