關于腰孔的尺寸標注問題

查看數: 44179 | 評論數: 69 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2016-3-1 20:36

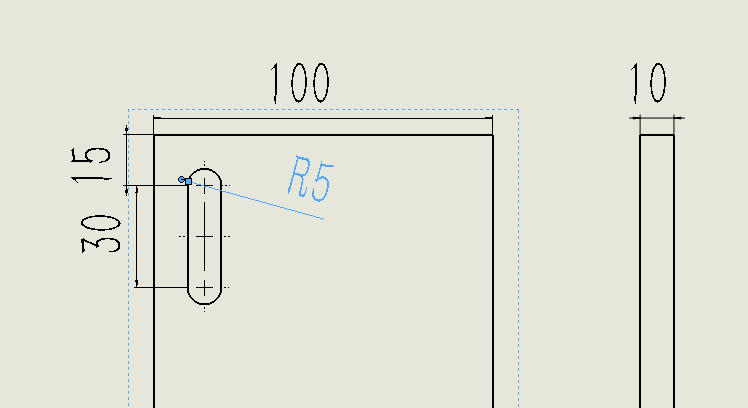

這兩張圖是我的跟領導讓我改的，我有點不理解啊，求指教我給出的圖示10t的Q235B，如果這個零件換成1.5t的鐵板又應該怎么標注？求大神指教

回復

bje892 發表于 2022-3-10 16:11:36

這領導就是個二把刀，這兩種那個好得看具體情況或者與其連接得零件得基準。

大隊長的 發表于 2021-9-7 13:57:06

只能說嚴謹！

七擒孟獲 發表于 2021-3-10 18:53:58

哈哈，漲見識了

福蘭卡叔叔 發表于 2021-3-10 17:18:29

都不標準

hxl11 發表于 2021-1-27 14:43:13

學習

saiya100 發表于 2021-1-26 15:38:18

腰孔如果不是用于精定位的話，常規都是用于六組活動空間方便調節，兩種方法都行，看領導喜歡

展翅飛翔2018 發表于 2021-1-26 15:26:14

還有補充一下，其實標注不應該是這樣，應該把板的中心線標注出來，然后再標注孔到板的中心線間的距離。要是連續尺寸標注的方法，可以按照左上角為（0,0）點，做連續標注法

展翅飛翔2018 發表于 2021-1-26 15:23:49

讓你改標注問題，不是別的，對稱件中心標注

dowson 發表于 2018-8-17 14:27:17
