wang3452dd 發表于 2016-2-18 16:52
8 M, `- O/ }3 Z我去，你真的看不懂嗎？還是在逗我。上面不是有兩個直流電源嗎？對應相應的電源線。驅動線上面標了的啊！ ...

對電路不太懂，確實不明白圖中的意思，按照你的解釋，現在我的理解為，驅動器端正負兩條線與DC24V電源接通繼電器控制線圈，用來控制繼電器閉合，而再一個DC24V電源線與伺服電機制動器正負線接通繼電器閉合線圈，是這樣嗎
) G& o0 H0 N1 j2 N

6 `2 {6 u  \( C

mfl168 發表于 2016-2-18 15:23
6 B2 n8 X: K" b8 X7 b. P" Z總共有6條線，驅動器端BRA正負兩條，DC24V電源線正負兩條，伺服電機制動線圈DC24V兩條，
1 B* ]1 o! A; n. Z/ g
按照這個圖所 ...

我去，你真的看不懂嗎？還是在逗我。上面不是有兩個直流電源嗎？對應相應的電源線。驅動線上面標了的啊！繼電器控制端和工作端接線都不會的話……

wang3452dd 發表于 2016-2-18 07:42
! Z8 d2 n+ h+ E5 C伺服驅動器光電耦合器亮，三極管導通，繼電器線圈通電，開關閉合，制動線圈通電制動。

總共有6條線，驅動器端BRA正負兩條，DC24V電源線正負兩條，伺服電機制動線圈DC24V兩條，
8 \+ @' v% K5 o" G  _" F
) D  ^  g5 W$ l; u按照這個圖所示，那么這6條線分別怎么連接繼電器，能說詳細點嗎  謝謝
! T3 ^8 i' Z1 w. v) k: @0 {

為之奕 發表于 2016-2-18 09:46
; z. B9 c8 u4 P  N) {" v繼電器和常開觸點用虛線連接表示是一個電器元件，是聯動的，繼電器線圈得電，觸點閉合，制動器線圈得電（這 ...

* X3 r6 K0 W& t% @/ v$ A總共有6條線，驅動器端BRA正負兩條，DC24V電源線正負兩條，電機制動線圈DC24V兩條
: ^3 G! ^. y. n  l" V* n& P. P
5 p9 D0 t  g$ q按照這個圖所示，那么這6條線分別怎么連接繼電器，能說詳細點嗎  謝謝
1 B+ y: a% o! R, Q+ g2 E  n

接線圖  太差

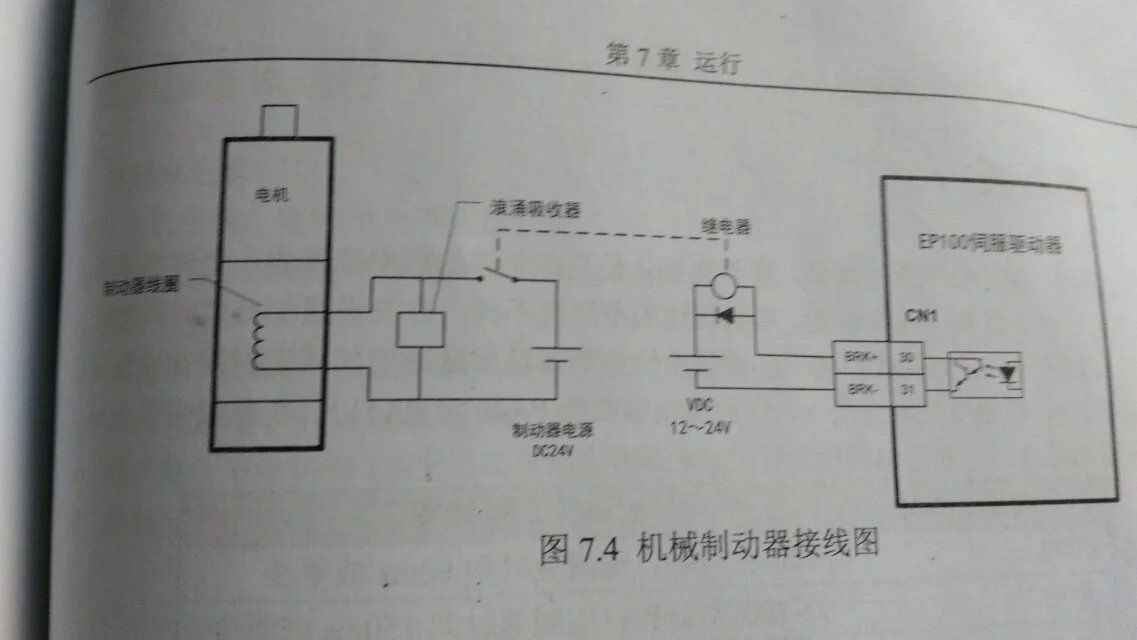

繼電器和常開觸點用虛線連接表示是一個電器元件，是聯動的，繼電器線圈得電，觸點閉合，制動器線圈得電（這個一般是通電松開剎車，斷電抱緊剎車）

兩個回路：一個控制回路　一個工作回路。
