現在的負責任的加工廠商一般都會向設計者要3D圖，可大大減少出錯機會和互相扯皮
因?yàn)榧茏由弦话愣紩?huì)有螺孔，特別是同一視圖的兩根方通上打內側孔，2D根本分不清是打在哪一根上

擺個3D模型到2D旁邊，然后用三視圖表示就可以了

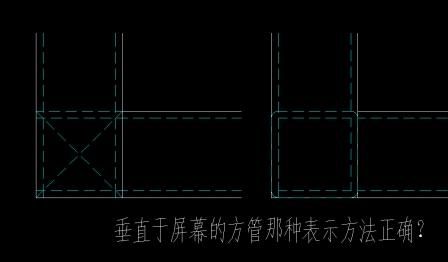

是按實際的畫，不是畫個×。

焊接件復雜的，做明細表，標識材料規格 長度，有加工的需要出加工圖。

你可以增加局部視圖

添加焊接件序號，列材料表

多謝樓上二位，問題是很多時候架子很復雜。。三視圖也沒法看清楚的。。。這時候咋辦？

對于這種垂直于屏幕的，只能增加視圖才能表達清楚

你要畫幾張向視圖，然后標上尺寸，管壁厚填實。不用虛線
