我是絲錐廠家應用技術的路過，，，，，歡迎討論

公稱直徑在M14，以內
( J3 S/ P* J$ N7 U' q, i7 |底孔直徑=D-0.5P

找一下OSG的的攻牙針底孔目錄就可以了

上面說的是普通精度螺紋。攻過盈螺紋，最好把螺紋精度等級，公差范圍發給絲錐廠家，讓他們算。

一般不同刀具廠家的擠壓絲錐的底孔鉆頭直徑是不同的，這個真應該由絲錐廠家提供。比如多瑪M6*1的擠壓絲錐，底孔要求是5.56mm，OSG的是5.5。而且，擠壓絲錐對底孔孔徑精度要求比切削絲錐高，一般不要超過+—-0.05mm。另外，對潤滑也有很高要求。而螺紋精度（中徑）一般是靠絲錐本身精度等級來保證。

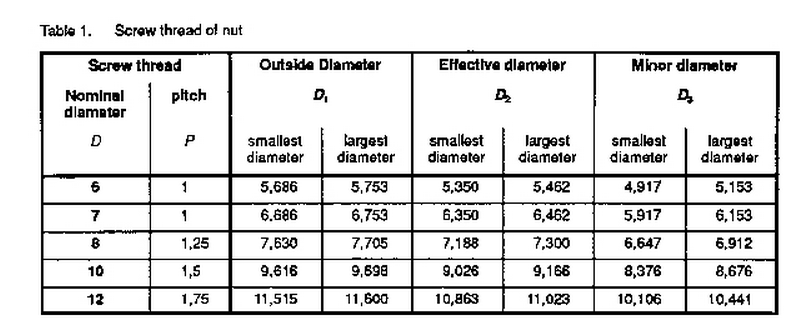

我覺得應該先看看過盈配合螺紋的國標或客戶要求的標準，要求做到什么等級的過盈量，再根據過盈量和客戶提供的圖片計算相應尺寸

擠壓絲錐生產廠家

養豬東籬下 發表于 2015-12-14 14:00
' y3 Q5 K5 h3 A讓絲錐供應商提供底孔直徑數據。
% W* q: \, q5 F+ g8 t百度的，別人說是底孔直徑=D-0.5P。
! q- G# c+ T, }0 u+ g6 a9 j7 J) O3 mM7*1，底孔=7-0.5*1=6.5

不錯
% z3 X1 k8 W  G; H; K+ c

' J) \5 {1 E+ J) }
- c! s. R/ f. g9 w) t總體上講，擠壓絲錐底孔鉆頭的公差比同規格的切削絲錐底孔鉆頭公差小··舉個例子 M3的切削底孔是2.5+0.1 ，擠壓底孔的公差是2.78+0.03 ，（螺紋要求底孔2.46-2.6） 我們M10*1.5 擠壓絲錐底孔是9.21  ，實際生產中擠壓底孔的大小和絲錐公差（中徑）也有關系。
