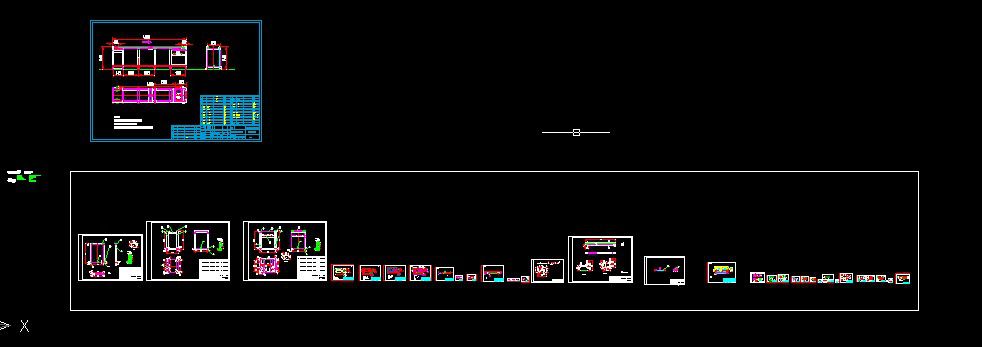

以前用純2D的都是這么畫的，來工程工程師很厲害。大四實習打下手時就見老工程師這么畫

3D轉成2D后，先全部拷貝到一個文件內，在根據先前建立的模板標注樣式，根據不同的圖框選擇不同樣式標注尺寸就可以了。就是有點機械。如果有插件直接軟到一個文件下就好聊

這個不難啊，會CAD的人都這樣啊。

復制 粘貼

學習

不太習慣這種用法， 在方案論證的時候會這么用

GO學習愛好者 發表于 2016-12-25 15:18
你是做生產線的啊？

以前作線，現在做工程機械

在3D制圖里面把圖框選用最大。利用圖層把所有的零件放在一個圖框里面導出2D。

用的比較笨的辦法，就是一張CAD里面有不同的標注樣式和文字樣式，都是按照比例來的，是的最后打出來后字體一樣大小。目前也想找找更方便的方法。
