一升降輸送機結構討論

查看數: 11296 | 評論數: 32 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-10-29 11:15

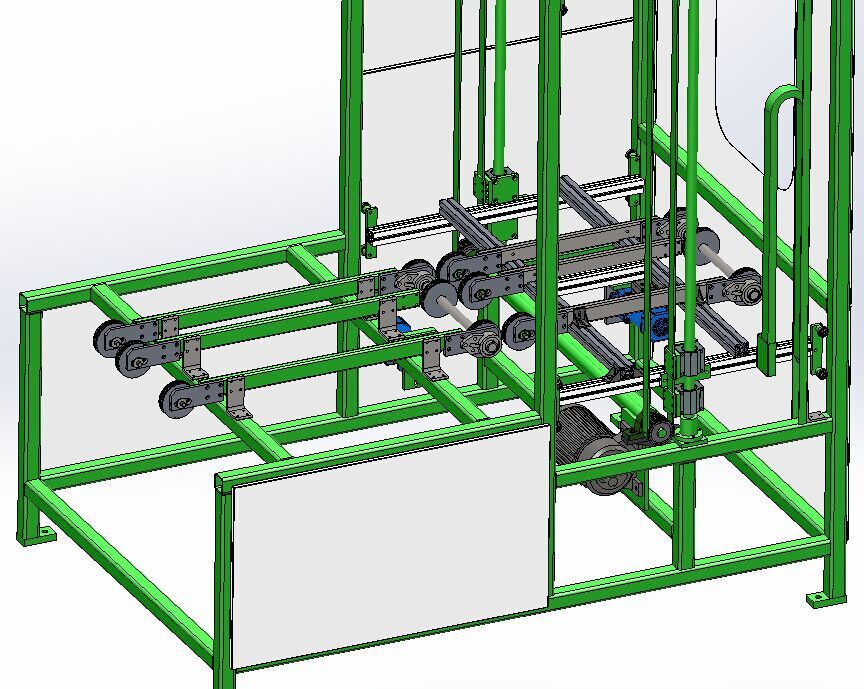

此圖為一升降輸送機，升降重量總共為50kg，升降行程為1.6米，2秒時間完成，采用4根導柱導向，導柱直徑25，請問采用同步帶好，還是鏈條好，因為速度快，用同步帶聲音會小些，但長時間會不會容易斷。如果用鏈條，速 ...

回復

SZP220 發表于 2019-1-31 10:44:53

先做個鐵架將四根柱子固定，其實用線性軸承做導向，對精度要求比較高，而且你還用了四組，你需要考慮四根柱子的精度避免卡死!

腳底的路 發表于 2019-1-22 15:48:24

還是用鐵架吧

jxlyx 發表于 2016-11-25 11:46:46

對要有配重

PTA自動化 發表于 2016-11-23 11:01:40

可以換個思路

清風的歌 發表于 2015-11-9 16:54:16

作為這么重的機構升降，沒有一個公共的鋼度強的平臺，是否能保證四根導套的平行度？升降速度鏈條和同步帶都不算事，但主要是這么重，同步帶壽命行嗎？另外，這樣是要考慮增加配重的，即，動力只重擔摩擦力，不承受重力。

wll19821016 發表于 2015-11-7 15:46:47

叉車幾噸的提升也就是兩根鏈條的事，個人感覺同步帶不適合承載拉力。
速度是快或者慢我沒什么概念，但是樓主說的是提升玻璃，那么升降平臺和玻璃之間有穩妥的固定方式么

活的更好 發表于 2015-11-6 14:59:10

個人認為配重是必須的！

humin8 發表于 2015-11-6 14:05:05

liliang147823 發表于 2015-11-3 16:18
僅供參考

謝謝，這個好像是連續式的

liliang147823 發表于 2015-11-3 16:18:43

僅供參考

Ruland聯軸器 發表于 2015-11-1 11:04:09

你這個結構，動起來會晃動的，結構不穩定
