如何保持軸的同心度？

查看數: 7842 | 評論數: 7 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-10-28 22:36

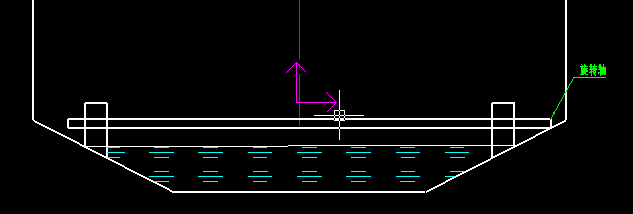

如圖所示，在某容器中的底部斜面上固定兩個軸承座，兩軸承座用來固定旋轉軸，如何才能保證兩個軸承座的相對位置？在斜面上，精度稍差就會使得軸承圓心處在非水平直線上 ...

回復

凱凱夢 發表于 2015-10-30 22:17:21

帶座軸承

Ruland聯軸器 發表于 2015-10-29 22:38:43

如果結構允許，可以將軸承及軸承座先安裝到軸上，最后將軸承座安裝的底座上，當然這就要求軸承座的安裝基座必須允許一定的調節空間，如長孔等。

曾經我愛你 發表于 2015-10-29 07:22:48

可以用帶座軸承，對安裝精度要求不高

鋼鐵裁縫 發表于 2015-10-29 07:21:31

用什么軸承座，軸承座下面用固定鋼板吧，軸就按普通做，軸承座下面把需要的鋼板螺栓固定好，放到容器底部再弄下面的，要不就先放大樣，，就好弄了。稍微有些技術的鉗工就行，

DS工程師 發表于 2015-10-28 23:50:06

也可以在安裝座加工中保持一致性，先所有成，最后一分為二成倆安裝座（快走絲）即可保持

劉嵩 發表于 2015-10-28 23:49:40

大俠這個是做什么用的？在液面上一個旋轉軸？帶了葉片？你要保持的同軸度多少？軸的形狀、長度，轉動慣量、

還是你要問鉗工如何保持同軸度，呵呵

franka叔叔 發表于 2015-10-28 23:17:36

你在斜面上先各焊接一塊安裝座，加工保證同一個平面可以
