哪個是常開哪個是常閉？

查看數: 3878 | 評論數: 9 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-10-3 21:54

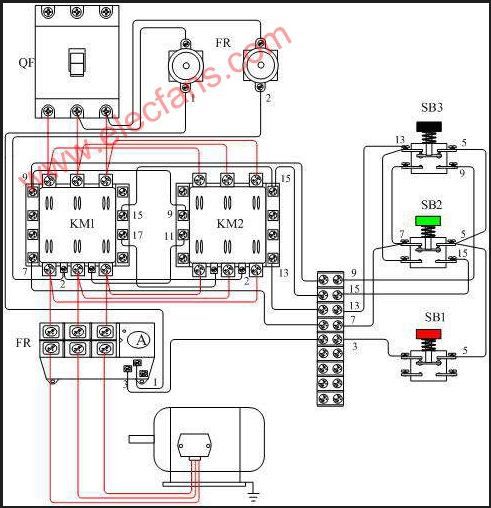

有一張圖片是控制電機正反轉的接線圖，主電路看得懂，但控制電路卻看不懂：兩個交流接觸器的輔助觸點中，哪個是常開哪個是常閉？希望大俠指點。謝謝。 - q* h& v) w% [( B- ^ ...

回復

hc2003 發表于 2015-11-9 19:58:44

圖示的接線圖，是給零基礎的人看的。真正的接線圖都是電器件簡圖，直接畫出常開常閉

359851901 發表于 2015-11-8 23:23:02

本人小白,進業學習下,,謝謝各位師傅!

932406353 發表于 2015-10-4 12:19:10

是要接，才懂。電路要接才懂
你開關看接線是常開常閉的

臭豆腐 發表于 2015-10-3 23:46:55

是的，三樓給的是接觸器互鎖，在此基礎上再分別串入兩個按鈕的閉點就構成雙重聯鎖了
四樓給的是自鎖電路

老馬達 發表于 2015-10-3 23:41:14

臭豆腐發表于 2015-10-3 22:23
8 _& z: l6 |) F6 l接觸器按鈕雙重聯鎖。按常規出圖邏輯9,7是開點15,13是開點

那是不是可以相應地說：9、11是常閉點，15、17也是常閉點？

bbtfcjy 發表于 2015-10-3 22:31:21

是這樣嗎


子云繩業 發表于 2015-10-3 22:28:18

是有點頭大哈
光看懂沒用，最好親手接線才徹底弄明白

臭豆腐 發表于 2015-10-3 22:23:36

接觸器按鈕雙重聯鎖。按常規出圖邏輯9,7是開點15,13是開點
