關于起重機結構，兩種方案，征求意見

查看數: 7548 | 評論數: 20 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-9-22 11:52

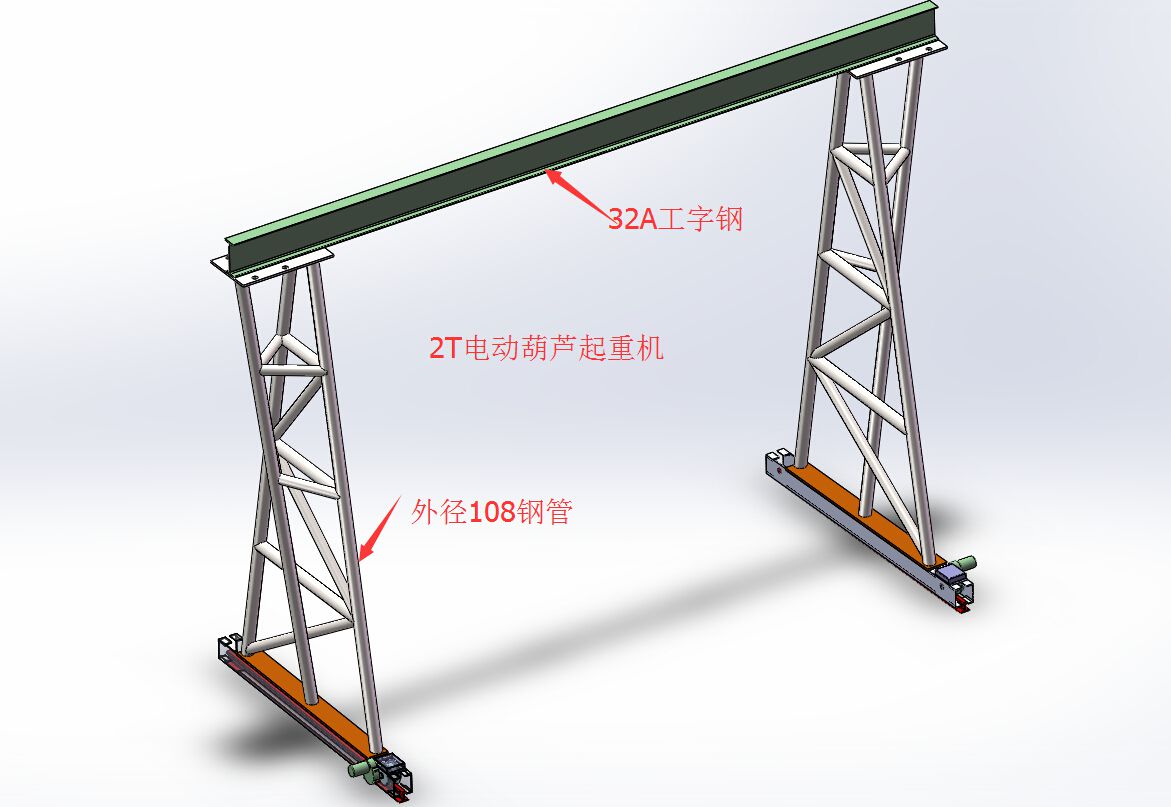

本人第一次接觸，第一種方法，直接用32A鋼作橫梁，見圖第二種，是用方管400x300x12,作橫梁，32A鋼焊接在方管下面，見圖請各位大俠給點意見參考一下，謝謝！不足之處，請大力批評！ ...

回復

岸邊的魚 發表于 2015-9-23 15:16:27

路途發表于 2015-9-22 21:08
我就想知道第一種能不能夠力？？

第一種光工字鋼水平方向慣性矩太低，整體穩定性也太差，所以一般都用在固定場所，你這不行，第二種過于笨重，尺寸選的有點大。整體截面高度有點高。可以考慮在第一種工字鋼上焊接一個28a的槽鋼。

岸邊的魚 發表于 2015-9-23 14:47:39

alas99 發表于 2015-9-22 15:14
單根工字鋼不抗扭，
單梁起重機速度一般20m左右，你這個高度是多少

單工字鋼不抗扭，而且水平方向慣性太低，可以在工字鋼上焊接一個槽鋼，前提是不干涉。參考手動雙梁主梁結構。

路途 發表于 2015-9-23 14:37:14

alas99 發表于 2015-9-22 15:14
單根工字鋼不抗扭，
單梁起重機速度一般20m左右，你這個高度是多少

4.5米，跨度5.5米

岸邊的魚 發表于 2015-9-23 10:36:34

本帖最后由岸邊的魚于 2015-9-23 10:39 編輯

路途發表于 2015-9-22 21:08
我就想知道第一種能不能夠力？？

你不會計算？？撓度和應力達到要求就可以，要注意，不光有垂直方向彎矩應力還有水平方向彎矩應力，扭矩看情況乘以系數考慮，可查起重機設計手冊，里面關于計算講的很清楚

threetigher 發表于 2015-9-22 21:16:06

路途發表于 2015-9-22 21:07
最長有12m,不用拼焊

你們牛！我們是拼焊的。你們是行走的，我們是固定的。
那就支持第一種，選一個厚實的。找材料力學資料算一算。
自己DIY，在材料上不要節省。

路途 發表于 2015-9-22 21:08:44

岸邊的魚發表于 2015-9-22 13:08
受力夠得話第一種就可以

我就想知道第一種能不能夠力？？

路途 發表于 2015-9-22 21:07:21

threetigher 發表于 2015-9-22 12:53
槽鋼7M要不要拼接？

最長有12m,不用拼焊

你們牛！我們是拼焊的。你們是行走的，我們是固定的。那就支持第一種，選一個厚實的。找材料力學資料算一算。自己DIY，在材料上不要節省。詳情回復發表于 2015-9-22 21:16

路途 發表于 2015-9-22 21:05:46

alas99 發表于 2015-9-22 15:14
單根工字鋼不抗扭，
單梁起重機速度一般20m左右，你這個高度是多少

4.5米

wu__xy 發表于 2015-9-22 15:22:35

起重機屬于特種設備需要去安監備案每年還要年審，超過一噸的最好自己不要搞了。
