變節距螺桿合流——結構設計請教

查看數: 5926 | 評論數: 12 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-9-1 09:27

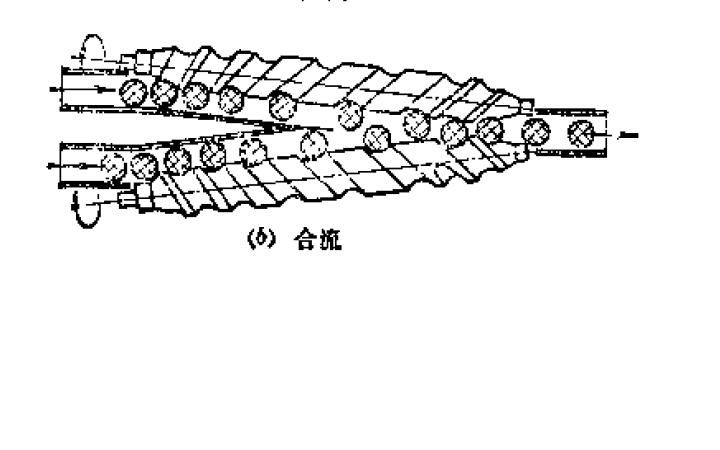

各位大俠，附圖結構應該怎么設計，不勝感謝。

回復

chx4681629 發表于 2021-3-19 15:52:21

有哪位大神能分享一下，這種變節距合流螺桿怎么做

非標機械設計奔小跑 發表于 2021-3-19 15:22:33

學習

chx4681629 發表于 2021-3-19 14:22:28

斯佰睿發表于 2015-9-1 16:17
你應該把你的用途和傳遞物料參數說明清楚，這樣這個變節螺桿才好幫你設計

你好，有沒一些變節螺桿的三維圖或者二維圖，想和你借鑒學習一下，謝謝

磐的影子 發表于 2015-9-2 09:55:05

還有這種東西

月光傾城2015 發表于 2015-9-1 21:57:14

坐看

fangjiajun 發表于 2015-9-1 20:31:06

很帥發表于 2015-9-10 16:36

還真有做出來的啊發表于 2015-9-1 20:56

sull 發表于 2015-9-1 19:14:47

第一次見這種東東

2001013201 發表于 2015-9-1 17:25:41

斯佰睿發表于 2015-9-1 16:17
你應該把你的用途和傳遞物料參數說明清楚，這樣這個變節螺桿才好幫你設計

傳遞物圓形，直徑14.5　高　50ＭＭ　重量　50Ｇ左右，表面光滑。
傳送效率130ＰＣＳ/MIN

機械——菜鳥 發表于 2015-9-1 16:28:36

就你上面那個圖而言，明顯結合出限位不夠。一定要兩個螺桿這個樣合流嗎？不能出來之后再合嗎？影響大嗎？
