空氣流向和壓力應如何變化。

查看數: 5126 | 評論數: 10 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

鹿子衿

發布時間: 2015-8-22 11:21

正文摘要:

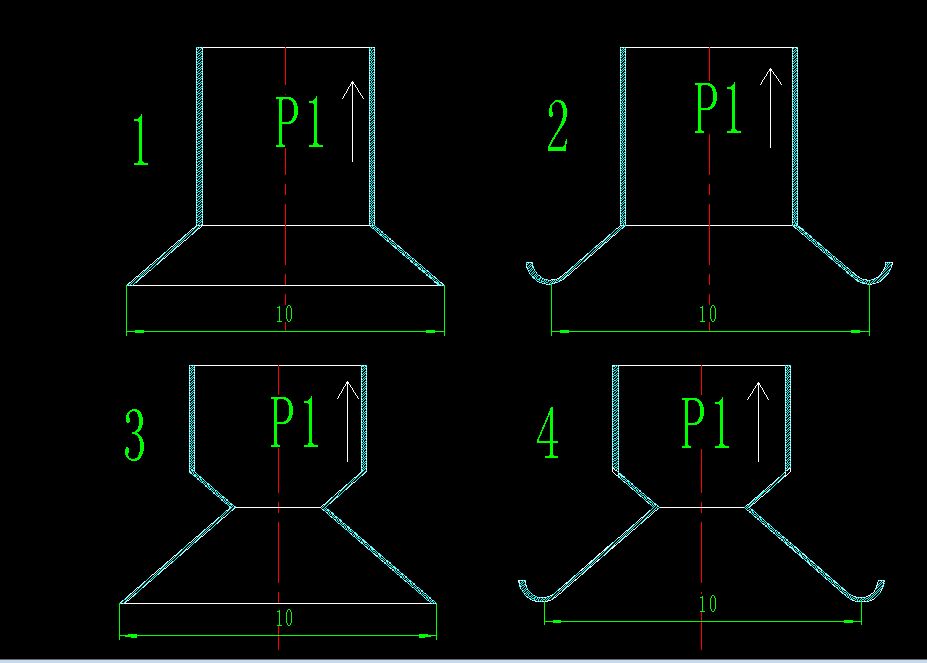

形狀不同，如圖中的四種塑料吸嘴。各能造成不同的什么結果呢。 1 @ [& y' u1 |- E! D9 R6 K我覺得4號吸嘴，效果最好，適合吸貼近嘴口的物體，稍微遠處的卻完全可以吸不動。不知道對嗎？ " G4 o+ v4 w) W9 ...

回復

奇酷機械 發表于 2015-8-27 17:24:57

可以用solidwords 專業模塊分析一下

天涯過客與歸人 發表于 2015-8-26 14:42:08

在相同條件下形成的最終吸力是相同的，所不同的是響應速度不同，孔徑大的，所容納的空氣多，那么形成真空時就會響應慢，孔徑小的，本身容納的空氣少，相同負壓條件下，響應時間會小，這個我們完全可以用流體力學來計算！

fs3357 發表于 2015-8-25 21:32:32

能回答一下的嗎

kimoslif 發表于 2015-8-23 16:50:52

論壇怎么了？？？

zerowing 發表于 2015-8-23 13:00:57

你最好提供下真實的吸嘴尺寸數據。按照你圖上的尺寸和比例來看，你的3、4號嘴能不能吸都還兩說。

鹿子衿 發表于 2015-8-23 09:24:30

本帖最后由鹿子衿于 2015-8-23 09:39 編輯

ahway 發表于 2015-8-22 19:38 - z% R8 @$ X. x, p
F=PA4 H2 K$ q. {5 o3 V; W" n
真空度相同，吸盤有效抓取面積相同，力量也相同。2 b6 g& D# ?8 k4 s! _' n' ^! k
真空流量能夠保證，泄露工況抓取時，優選1、2。因 ...

泄露工況抓取，真空流量足夠的情況下，我只想讓它吸附吸嘴近處的物體，對離吸嘴以下20mm的物體，不要有太強的吸附力。
是不是，2.4比較好。
