關于工具顯微鏡的同軸調節手輪

查看數: 3833 | 評論數: 8 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-8-13 17:04

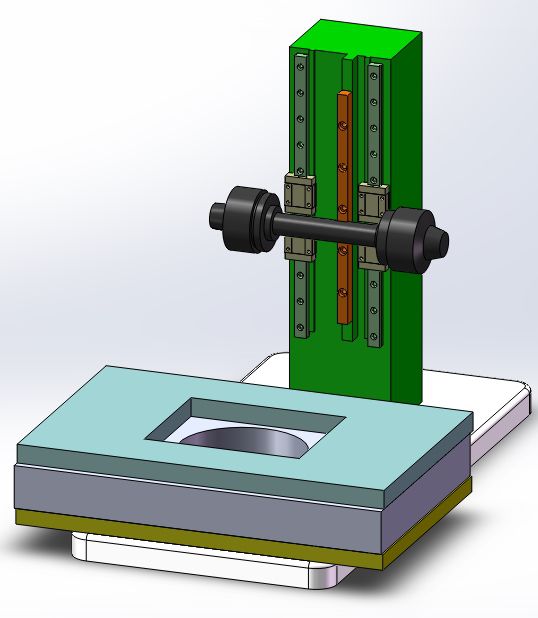

本帖最后由小楊PCB 于 2015-8-13 17:03 編輯各位老大好，現在我在做一個手動工顯機構，由于知識有限，遇到了同軸行星手輪機構原理的問題了，其大致形狀如圖二，用在圖一使顯微鏡整體上升及下降。 ...

回復

igowithyou 發表于 2021-2-21 18:41:48

樓主，你這微調手輪可以分享下不？

小楊PCB 發表于 2015-8-14 08:54:22

鑫森淼炎垚發表于 2015-8-13 20:52
可以參考測量工具的結構。

嗯，謝謝，但是可以具體點嗎？

hoverin 發表于 2015-8-13 22:38:50

mixin0756 發表于 2015-8-13 22:25
圖上看不出你如何鎖緊？鎖緊機構造成的位移要遠遠大于你的微調量。

這個不鎖緊的，擰到哪里停到哪里

mixin0756 發表于 2015-8-13 22:25:22

圖上看不出你如何鎖緊？鎖緊機構造成的位移要遠遠大于你的微調量。

鑫森淼炎垚 發表于 2015-8-13 20:52:10

可以參考測量工具的結構。

小楊PCB 發表于 2015-8-13 17:12:43

小孩27 發表于 2015-8-13 17:09
齒輪結構可以達到精度要求嗎？坐等大俠

其實，我們有一臺日本的現成的工顯，用的就是直齒輪齒條，手輪應該就是行星輪。但是對行星輪了解的不多，所以才有上面的困擾

小孩27 發表于 2015-8-13 17:09:39

齒輪結構可以達到精度要求嗎？坐等大俠
