方孔自動定位

查看數: 3079 | 評論數: 8 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-7-31 11:04

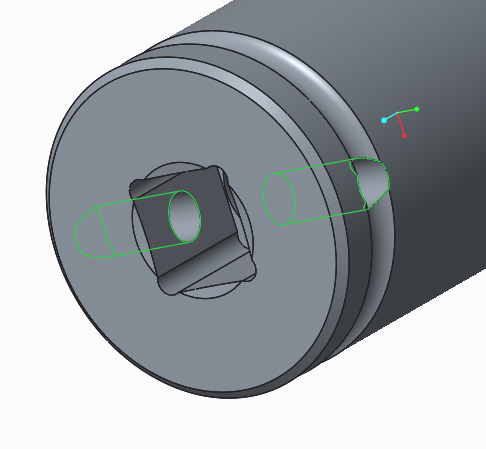

圓柱面上鉆通孔，要求邊孔與內方孔垂直。在裝夾的時候要用方孔定位，目前是人工上料，效率太低想實現自動化上料。但是自動化方孔不好定位。壇友們有沒有好的方法使能自動化方孔定位。 ...

回復

朱依夫 發表于 2015-8-22 13:24:07

小胖1011034101 發表于 2015-7-31 15:15
! |+ @) z& n0 x" e8 m+ T Z# J, |摩擦輪摩擦會不會影響圓度

應該不會影響到圓度，摩擦是受阻力的影響，這個和加工件的表面粗糙度有關系。

小胖1011034101 發表于 2015-7-31 15:15:30

BB7290 發表于 2015-7-31 14:48
* K7 h/ v, h5 q% s/ g. C氣缸檢測到位后，停止摩擦定位，開始加工。一點想法。90度之內就可定位，氣缸的壓力在保證加工的前提下，盡 ...

摩擦輪摩擦會不會影響圓度

你可以考慮，我只是說了我的一點想法。看你的配合力了。發表于 2015-7-31 15:31

BB7290 發表于 2015-7-31 14:48:51

本帖最后由 BB7290 于 2015-7-31 14:50 編輯

氣缸檢測到位后，停止摩擦定位，開始加工。一點想法。90度之內就可定位，氣缸的壓力在保證加工的前提下，盡可能小。


小胖1011034101 發表于 2015-7-31 14:03:04

Lixinwu 發表于 2015-7-31 13:57 & r0 r$ {9 ^/ M G# I& ]7 ~
你將端面的倒角做大一點,且是60°的,就可導入了.

倒角不能過大，會影響方孔深度的

Lixinwu 發表于 2015-7-31 13:57:52

你將端面的倒角做大一點,且是60°的,就可導入了.

逛逛論壇 發表于 2015-7-31 13:34:14

類似system 3R 定位改動一下，應用在此處不行？它就是“方”的。給你點思路。

dong_huike01 發表于 2015-7-31 12:54:31

用一個小的自定心兩爪撐方孔對角試試；

小胖1011034101 發表于 2015-7-31 11:49:21

怎么沒人回復？都說說看有好的方法嗎？我是菜鳥來學習的。
