發布時間: 2015-7-15 08:10

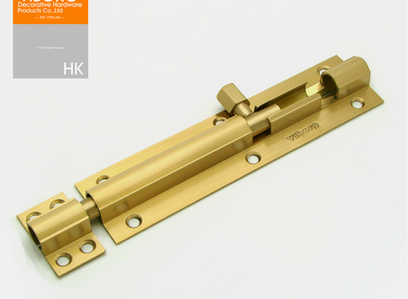

正文摘要:6 t$ w8 K* a4 H第一張圖是我們見得最多的普通插銷。第二張圖是改進后的自動按鈕插銷。推進去之后，按下中間的凸凸按鈕，自動退回來。想了一下這里面的結構，覺得自己想的很復雜。實際里面結構特別簡單，而且合理 ... |
| 很簡單 ！ |
| 活動卡榫 |
 |
|
別人是怎么想到的 |
| 卡的地方是不是一個圓分成4部分的結構呀 |
追遠戰士 發表于 2015-7-16 15:44 是的，往前推的時候鐵片在彈簧作用下卡住凹槽，你按了上面的按鈕就另一個彈簧復位" K& n# _% C8 ~ |
浪人不浪 發表于 2015-7-16 15:18 是用凹槽限位的么？. l3 X/ z; ?4 U. a8 E9 C |
|
本帖最后由 浪人不浪 于 2015-7-16 15:20 編輯 前幾天一直在找類似的東西，買了一堆，有一部分也是拆開看了，你看看是不是和這個差不多？裝好的時候，那個鐵片下面還有一個彈簧用作復位 |
| 和11樓差不多，只是做成錐形，嵌在推桿內，推桿出口加個彈簧，按下凸凸把推桿上突出來的錐形壓下去，前端彈簧一發力就自然回去了 |
