如圖，皮帶張緊輪設計與皮帶的旋轉關系？

查看數: 9360 | 評論數: 22 | 收藏 3

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-6-2 09:11

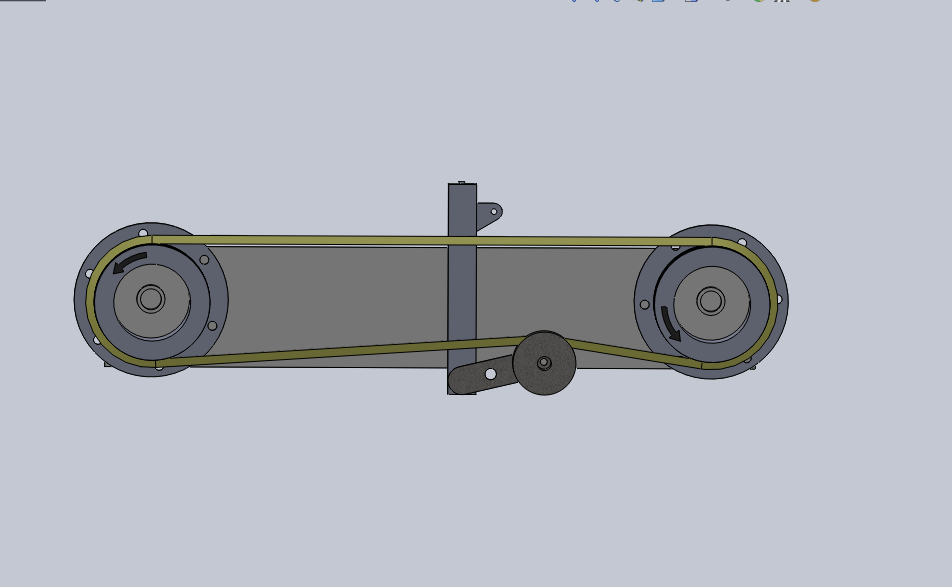

本帖最后由怪怪愛玩于 2015-6-2 09:45 編輯如題，如下圖：我也看了實際中使用場合，注意，皮帶的旋轉方向，下面這4種方案都哪種是正確的，主動輪在右邊，不增加皮帶包角，只要求張緊，且張緊輪壓皮帶正中間， ...

回復

錦博 發表于 2018-11-27 15:52:21

彈簧用的有新意

三葉林 發表于 2018-6-9 09:02:41

學習了

wt251102045 發表于 2015-6-18 11:06:20

水水5 發表于 2015-6-2 13:27
書上說的很明白：從動輪松邊
為什么是這樣呢？可能就鮮有人知了。
1.皮帶和鏈條不同，皮帶是撓性件，一般 ...

謝謝，又學到新東西！

山中漁人 發表于 2015-6-18 10:40:44

個人經驗選二好點！

海燕ZHpf 發表于 2015-6-18 10:07:16

第一個，第二個都行，根據結構，支架強度可優選。

liuhho 發表于 2015-6-13 13:28:53

第一二都對，壓在皮帶不受力的那面。吃力的那邊，不用張緊輪，自己就拉緊了。

翁凱1990 發表于 2015-6-10 15:27:06

帶傳動需要加漲緊輪，裝進輪加在松邊，靠近大帶輪一側

怪怪愛玩 發表于 2015-6-3 11:27:36

chen6456967 發表于 2015-6-2 18:28
我感覺是1好點！3和4是錯誤的，張緊輪要壓在皮帶的松邊！

謝謝回復！！！！！！！

怪怪愛玩 發表于 2015-6-3 11:26:57

Shrimp_1990 發表于 2015-6-2 10:23
那考慮2或者3吧，我覺得上下都沒什么大問題，個人喜好，坐等高手解答。。

感謝回復！！！！

chen6456967 發表于 2015-6-2 18:28:14

我感覺是1好點！3和4是錯誤的，張緊輪要壓在皮帶的松邊！
