高度方向的基準是不是選的有問題

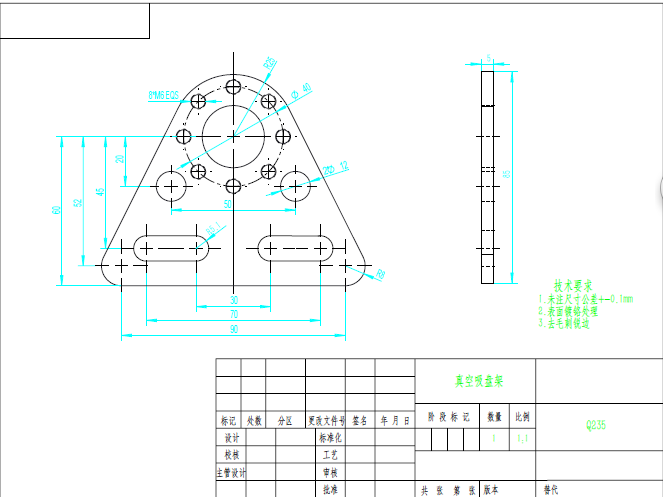

這圖紙看著別扭，主要是線性問題，基準問題和標注問題。這個零件其實最簡單的就是激光切割的時候打點，然后上機床加工。然后發黑、或者油漆處理一下，完全可以保證使用要求。

彭老師，幾年都不見你了？

roamcamel 發表于 2015-6-1 10:22

均布的孔還有這么標注的？

roamcamel 發表于 2015-6-1 10:22

頭一次見這樣標注

看完全部回復，收獲頗多

標注沒有問題

我覺得應該按照劃線時需要的尺寸標，比如，中心高度位置從底部標

學習一下！！！

寂靜天花板 發表于 2015-6-1 12:42
鉚工劃線的尺寸是工藝尺寸，涉及到工藝基準；你畫圖的尺寸是設計尺寸，涉及到設計基準。
生產制造應以設計 ...

腰形孔不必注明數量嗎？
