真空吸嘴吸住薄片，落下比較慢，有何良策？

查看數: 6845 | 評論數: 11 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

aisuisui0

發布時間: 2015-5-18 23:17

正文摘要:

自動物料裝盤機，真空吸嘴吸住了，但落料的時候，因為較輕，落料有點慢，滿足不了ct，有什么好辦法解決嗎？" {0 y/ F& z, d" C- s6 t

回復

機械小助手 發表于 2015-9-28 11:12:48

以前公司用真空吸嘴吸二極管，只不過在真空吸嘴兩邊有一個固定工裝，不知道你那邊可不可以改進用機械工裝能否解決

化石desmond 發表于 2015-9-20 17:43:58

覺得反吹可能好一些，不要使用單一的吸孔，多做幾個小的孔替代，這樣拾取和反吹都能比較均勻。

機械師albert 發表于 2015-9-19 14:26:40

吹的話就會加快速度了

liuboy 發表于 2015-5-20 09:50:02

在破真空的時候，將破真空壓加大，可以試試看！

戈勒機電 發表于 2015-5-19 11:08:13

我估計大家的重點錯了，應該是真空關掉后薄片重量太輕下來的慢，應該吸嘴邊上按個氣嘴，調到微微出氣噴一下就很快掉下來了，注意不能噴氣太強，要不位置會移動

ahway 發表于 2015-5-19 10:13:14

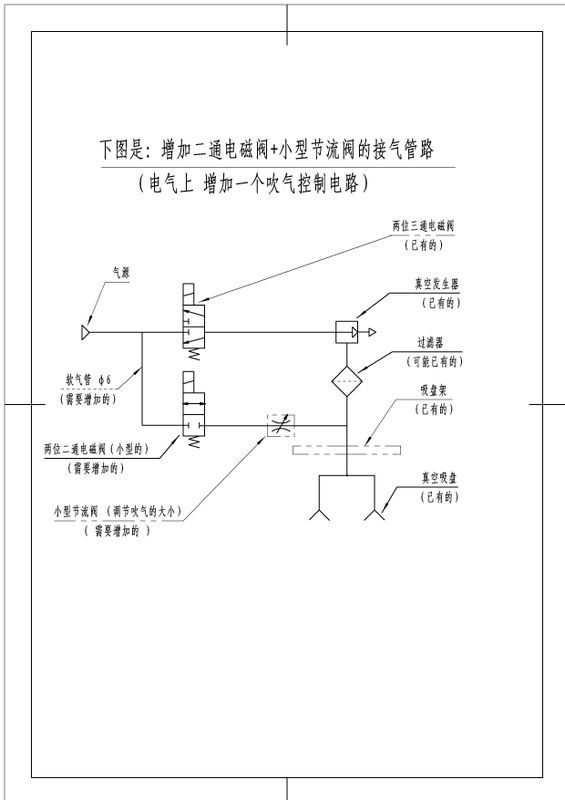

兩個辦法：
1. 真空氣路加反吹，可以選擇單獨一路氣閥吹氣，或者集成式真空發生器（雙閥）；
2. 真空氣路加快排：

liuyong453 發表于 2015-5-19 08:51:33

liuyong453 發表于 2015-5-19 08:36 ) k8 M2 A7 B! n9 j& ~+ V
用帶破壞閥的真空發生器。

看一下SMC的選型資料就明白了

liuyong453 發表于 2015-5-19 08:36:00

用帶破壞閥的真空發生器。

點評

Cavalier_Ricky

知道真空發生器的原理是什么，就很好理解。。。干咱們這行的，不僅得會用，還得會分析WHY？發表于 2015-5-19 15:26

朱GN

就是吸氣和吹氣的結合體，哈哈發表于 2015-5-19 09:12

極速尖兵

沒理解這個是怎么樣的？發表于 2015-5-19 08:39

Cavalier_Ricky 發表于 2015-5-19 00:59:59

本帖最后由 Cavalier_Ricky 于 2015-5-19 01:11 編輯

吸盤上吸氣和吹氣交替呢？當然，如果是精密設備的組裝封裝，那氣源的過濾得做好，別把灰塵啊油氣啊什么的也一塊兒吹進去了。

或者，吸盤正中間用一根桿子，頂部加弱點的壓簧。吸盤內負壓時，頂著工件的桿子縮進去；吸盤內常壓時，彈簧把桿子推出來，桿子就把工件踢出去了。

我都是用第二個辦法。買側向接管子的吸盤固定座，再加工一點點就好了。超便宜。。。也沒有過濾的要求。。。
