水水5 發表于 2015-4-30 15:50
8 |' a$ S" V  _) u我這里管磨機是3.8米，估計10噸得多吧，用2500KW的高壓電機，轉速744r/min，中間是減速機，速比44，這個減 ...

這種齒輪箱叫分動箱，常見的有1帶2,1帶3，一帶4，一帶5等等，其實就是齒輪組，難度在于控制齒輪箱溫度（因為這種東西傳動的功率、扭矩都非常大）和設備壽命

鄭佳煒 發表于 2015-4-29 14:50

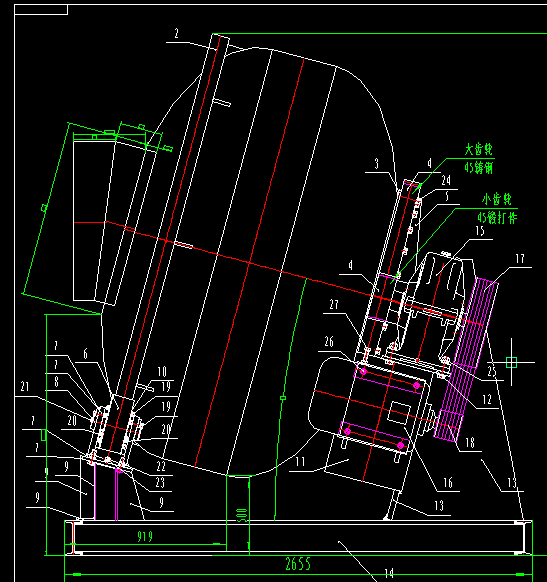

這個樣式的

你這個玩意轉動，只靠倆拖輪支撐，不大行吧~，應該還有擋輪。求現場照片。
, V6 L% j- i$ @干么用的呢？是否方便介紹全一點？

Silicen 發表于 2015-4-29 14:03
我還想問一個問題，1440r/min到18r/min，減速比80，傳動方案是哪種，這個功率小不了，傳動要慎重考慮

我這里管磨機是3.8米，估計10噸得多吧，用2500KW的高壓電機，轉速744r/min，中間是減速機，速比44，這個減速機我記不清楚專業名稱了，輸入軸帶一個齒輪，再左右各分兩個齒輪，然后再帶一個輸出齒輪，就是一帶二，二帶一。

1 原始提供的數據,只能計算加速時部分轉矩,當加速完成時所有力量當消失.不現實.
1 m2 U2 T1 m# d/ X* D4 `2 T=F*R T 是多少,在什麼角度,什麼速度只你會知道.它的內容物比重,度黏才是關鍵.

是不是可以換個思路，你這設備是怎么個旋轉體，能否利用F*V來計算？

xzcs 發表于 2015-4-29 14:20
僅供參考：
  B3 j1 B7 B3 ?( a/ }3 c" P1 l  z' k圓盤轉動慣量=10000*1.8*1.8/2=16200KG.M^2
$ p$ {5 P: d# p: T4 C5 V4 W轉算到電機的轉動慣量=16200/（1440/18）^2=2.53K ...

+ e2 k6 q1 i8 v! c6 v! O6 _萬分感謝 不過為什么電機的轉動慣量要除以速比的平方？角加速度不是線速度除以半徑？再除以加速時間？

. R; H2 E- I2 ~
僅供參考：
圓盤轉動慣量=10000*1.8*1.8/2=16200KG.M^2
轉算到電機的轉動慣量=16200/（1440/18）^2=2.53KG.M^2
電機的角加速度=(1440/60)*2PI/45=3.45RAD/S^2
忽略其他
電機扭矩=3.45*2.53=8.73N.M
* l& E  z" l7 v" p0 t3 K/ F' u電機功率=8.73*1440/9550=1.32KW

Silicen 發表于 2015-4-29 14:03
我還想問一個問題，1440r/min到18r/min，減速比80，傳動方案是哪種，這個功率小不了，傳動要慎重考慮

- S7 `2 v% Q- d6 ?3 l電機與減速機皮帶傳動，減速機速比12.5選用ZLY系列 減速機和載荷用齒輪傳動
