自動輸送線上，兩段直線導軌對接轉移機構

查看數: 72624 | 評論數: 163 | 收藏 17

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-4-16 15:45

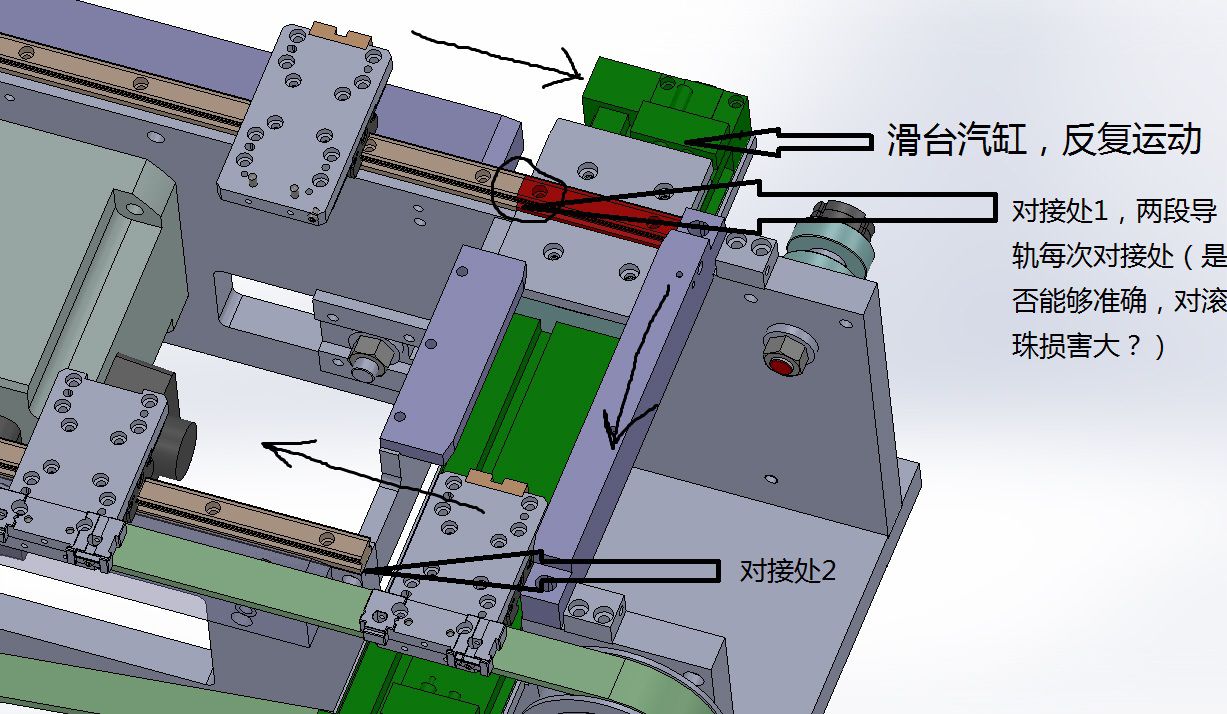

最近在設計一臺設備，是12塊工裝載具在四邊形的流水線上循環反復工作，在工裝組件回程對接機構上，與同事有不同意見，同事采用的是直線導軌對接（一段短導軌，在氣動滑臺的反復運動下，做 ...

回復

溺水的咸魚 發表于 2020-9-16 09:30:46

沒問題，之前公司的設備上面很常用

風平又浪靜 發表于 2019-9-18 17:54:05

公司有類似流水線，經常撞壞滑塊

hj1230 發表于 2019-9-18 16:48:38

展會上有見過類似的對接方式

kirod512 發表于 2019-9-10 17:01:09

非標穩定一年就沒問題了。能穩定生產，一年換幾個滑塊，老板還是舍得的。

前景錢 發表于 2019-2-22 13:15:20

用應該也可以用的

packa 發表于 2019-2-22 11:23:22

感謝分享，方案應該是可行，就是壽命問題，磨損大

姜先森 發表于 2018-11-9 14:05:00

滑軌對接問題我們之前把這個要求直接給滑軌供應商讓他們想辦法保證我對接的穩定性

13922917652 發表于 2018-11-9 12:25:51

用SKF直線導軌，就能解決你的問題，這種案列我們SKF做過很多！我是SKF廠家13922917652

ljz155235 發表于 2018-11-7 10:58:34

可以使用，問題不大。可用凸輪軸承替代

357682767 發表于 2018-11-7 09:01:50

我做過一款跟這個類似的設備，不是我設計的，當時我負責機加工工作，是腳輪組裝用的。我們當時沒用直線導軌，就是滑塊在滑槽里走，用的氣缸推，轉角處也是氣缸推。你這情況精度高就上環形導軌吧，用直線導軌容易出故障。還有就是兩邊的同步帶傳遞動力是怎么從上排交替到下排的？我倒是想了解學習一下
