這種受力狀態，最大應力和變形是多少？

查看數: 9681 | 評論數: 26 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

逍遙處士

發布時間: 2015-4-13 10:11

正文摘要:

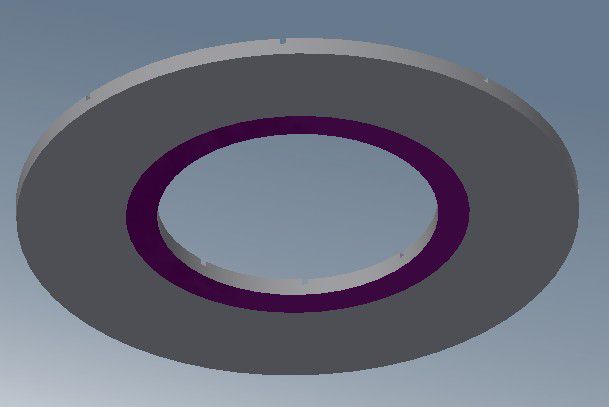

附件為inventor2014導出的stp文件，形狀如圖片。在每個紅色小面上有1.25噸載荷，8個載荷共計10噸。背面的紫色圈當作固定。哪位朋友能幫鄙人算一下最大應力和變形。鄙人的inventor沒裝應力分析模塊。外徑Φ1800，內 ...

回復

大隊長的 發表于 2020-8-7 15:21:01

不錯呀，但是不知道具體是干嘛的



大隊長的 發表于 2020-8-7 15:18:08

塵世天涯發表于 2015-4-13 14:49
使用的軟件是Inventor 2014
最大應力10.31Mpa
最大變形0.076mm

你的單元格還需要優化一下

無敵小蔣 發表于 2015-4-16 12:53:51

不是的，，是要用力距去分析，固定面要單點式固定面

大大海的 發表于 2015-4-16 12:50:04

期待更詳細的講解

拉斯特 發表于 2015-4-16 09:58:27

逍遙大俠，這個材料得有Z向性能參數，防止層間撕裂。

能說一下槽的作用嗎？

點評

逍遙處士

實際是T型槽。發表于 2015-4-17 06:01

逍遙處士

槽是簡化的，體積是T型槽，整個是個大花盤。。。發表于 2015-4-17 06:00

寂靜天花板 發表于 2015-4-15 12:31:56

貼圖最好有網格大小，因為不同的網格，對應的數有興許變化。
網格細時的結果

網格粗時的結果

對比之下，網格質量對最大位移結果無影響，對最大應力結果有影響，網格越細，最大應力越大。

點評

拉斯特

受教了，請問槽角處的應力是多少，是否有圓角過渡？謝謝發表于 2015-4-16 10:00

評分

參與人數 1	威望 +1	收起理由
逍遙處士	+ 1

查看全部評分

wudihero 發表于 2015-4-14 16:56:21

簡單有限元分析!!!!!!!!!!!!!!!!!

逍遙處士 發表于 2015-4-14 16:50:54

怎么這么多結果？

風云一笑 發表于 2015-4-14 14:00:39

本帖最后由風云一笑于 2015-4-14 14:17 編輯
