求助~紙杯送料、分料機構

查看數: 7953 | 評論數: 16 | 收藏 7

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-4-7 16:16

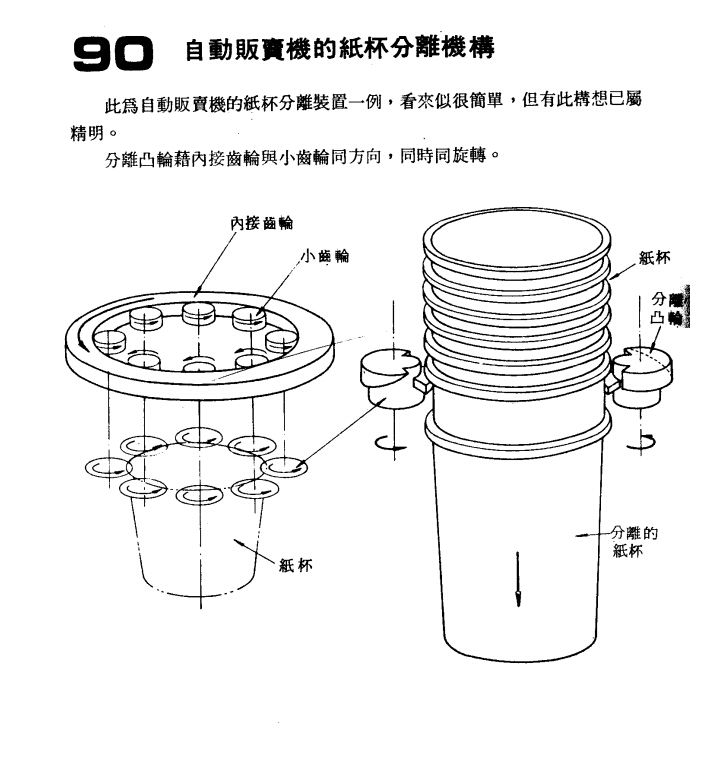

本帖最后由灬扯那么多于 2015-4-7 16:18 編輯誰能給我詳細的講解下此機構。我現在的大致理解是：電機驅動內接齒輪，小齒輪與圓柱凸輪連接（連動）。謝謝。 ...

回復

xuzhuodage 發表于 2017-10-28 16:22:13

長見識了

建高五金 發表于 2017-10-27 15:40:52

foroou 發表于 2017-10-26 20:06
這個圖片截自于什么資料??？大俠

供料過程自動化圖冊（日本）

參與人數 1	威望 +1	收起理由
foroou	+ 1

道遠路艱 發表于 2017-10-27 08:38:17

路過學習

foroou 發表于 2017-10-26 20:06:30

這個圖片截自于什么資料??？大俠

A小李 發表于 2017-10-26 19:38:09

輪子多是因為紙杯的原因，那東西軟，輪子少了，一受力紙杯就變形了吧。

scratxu 發表于 2017-10-26 19:22:58

阿強加油發表于 2015-4-7 21:03
覺得有三個分離凸輪就夠了，樓主為什么突然研究這個

的確3-4個就好，三個120度的就能支撐一個平面了！4個么90度，但是精度會提高

yangchenglong 發表于 2017-8-3 14:14:44

這個機構不錯

龍游大海 發表于 2015-4-12 21:11:52

也有可能3個輪子會弄壞紙杯

阿強加油 發表于 2015-4-12 20:24:46

我給你發的消息你看到了嗎
