請教一個簡單的電器控制的接線方法問題

查看數: 6767 | 評論數: 15 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

duanyz

發布時間: 2015-3-15 09:28

正文摘要:

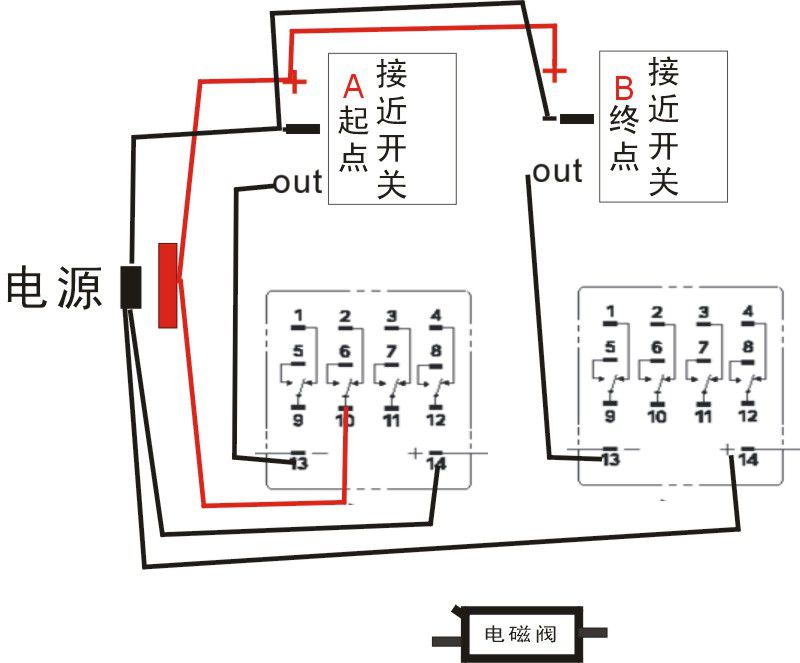

想在一個往復運動的直線滑臺上安裝一個氣缸，然后通過滑臺的移動行程來控制氣缸的工作。 ! h8 Q7 \- r1 m" X) X5 A! e( { 3 q4 k2 S% O+ D& w9 M) W5 Q9 }滑臺行程是200mm， 1 M/ v9 W8 ]! `! _' M+ o當滑臺從起點移 ...

回復

tlw2007 發表于 2015-4-21 20:00:57

感覺好麻煩

祥云飛魚 發表于 2015-3-21 02:19:24

hnhycgq 發表于 2015-3-19 09:06 0 D4 X, X! Q6 b2 s( d
LZ查一下雙滾輪行程開關那種機械式，磨床上經常用到，用這個替代你接近開關。; o) ?# S- t2 Z

2 {1 q$ a/ h2 h% d這個電路應該可以很簡單的 ...

對的就加這個回程不觸，層主方法很好

張工zw 發表于 2015-3-20 20:30:19

加個自吸開關，看行不。

塵世天涯 發表于 2015-3-19 12:44:26

塵世天涯發表于 2015-3-19 10:48 8 D% c$ d* ]* D$ j! \
所謂機電一體化，這個時候就顯示出來優勢了，單純電器解決起來無比復雜的問題，配合機械，問題就會變得無比 ...

如圖
板固定在滑臺上，
棘爪由彈簧保持在目前位置，
當滑塊和棘爪正向移動時，被固定的板推動逆時針轉動一個小角度，觸發微動。
當滑塊和棘爪反向移動時，棘爪克服彈簧力向順時針移動。滑塊復位以后，棘爪在彈簧力作用下復位
等待下一循環

評分

參與人數 1	威望 +1	收起理由
duanyz	+ 1	思想深刻，見多識廣！非常好！

查看全部評分

塵世天涯 發表于 2015-3-19 10:48:28

所謂機電一體化，這個時候就顯示出來優勢了，單純電器解決起來無比復雜的問題，配合機械，問題就會變得無比簡單
一，在滑臺10mm和190毫米之間固定一個板
二，在滑臺滑塊上放一個棘爪結構（自己設計）和一個微動開關

當滑臺正向走的時候，行走在10mm和190mm之間時，棘爪被撥動，從而觸發微動開關，是電磁閥得電，氣缸伸出，滑臺一旦出了這個范圍棘爪就會在彈簧力作用下復位，微動開關未觸發，電磁閥失電，氣缸縮回
當滑臺返程的時候，由于棘爪的單向性，微動開關無法被觸發，電磁閥不會得電，氣缸保持縮回狀態，直到下一循環開始
以上，供參考
