橫移--下降--上升--橫移歸位，你們怎么來？

查看數: 7688 | 評論數: 20 | 收藏 8

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2015-1-27 23:52

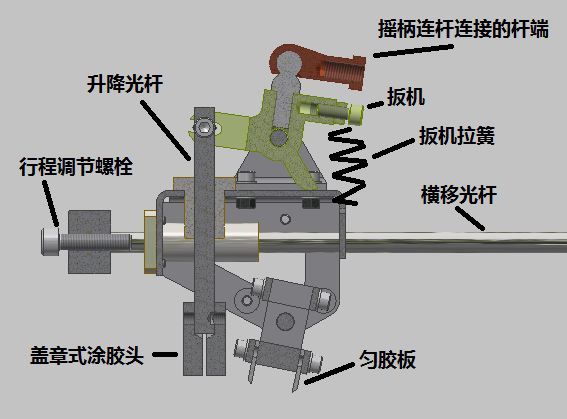

圖片中的模型是加彈簧用的，工位頭（涂膠頭）的軌跡是：橫移--下降--上升--橫移歸位。" U- J6 i/ D- a3 B2 y ( a7 R( @4 C6 c$ U+ p# N3 z 如果去掉扳機拉簧的話，工位頭（涂膠頭）的軌跡就是：下降--橫移--上升-- ...

回復

aalives001 發表于 2015-6-17 17:25:53

贊一個。

機械小夏 發表于 2015-5-4 13:58:06

長見識了

wz2020 發表于 2015-4-29 16:16:21

學習,收藏

明月山河 發表于 2015-4-21 19:23:57

很巧妙，模具上就有這樣的結構，壓料板先碰到，然后才是沖壓。不過用硬限位觸發彈簧的話，會產生剛性沖擊。低速的可行，高速的還是凸輪機構可靠。

對啊。所以，各位置的關系得管好，以避免硬撞。發表于 2015-4-21 19:31

藍色月餅 發表于 2015-4-21 10:32:44

做個三維看看

老大，沒有任何三維動作的啊。發表于 2015-4-21 11:29

RAJRLZD 發表于 2015-4-20 19:06:38

很好的思路，向LZ學習。

風一樣的神 發表于 2015-2-19 19:21:42

hahahhaahahha

盛夏涼茶 發表于 2015-2-10 16:19:07

我也學習一下！

xtw77wh 發表于 2015-2-10 15:30:12

Cavalier_Ricky 發表于 2015-1-28 21:54
/ ]0 W1 |/ n. W7 M* g6 K首貼機構，稍作改動如下圖，就能得到“上升-水平移動-下降后原路返回”的軌跡。

不明白，不清楚哪個是原動件。
