可以底下用牛眼滾珠，側面用彈簧吧。

andy0219 發表于 2014-10-27 21:33

見過類似的東西，太科學了，如果改成一個球體，會不會更好

實現了沒有了

知識淵博啊

andy0219 發表于 2014-10-27 21:33

鋼球機構可以用推力軸承

示意圖里：上下各是一組鋼球，想辦法固定住，起到平面軸承的作用。然后四個方向用彈簧吊住中心軸，彈簧可以用螺栓調節松緊。僅作示意，大概意思就是這樣。中心軸怎么和你的夾具連接，可以隨便你設計。

hxiao2927 發表于 2014-10-23 21:23
能不能說一下工作原理  和所需要的成本啊

hxiao2927 發表于 2014-10-26 20:17

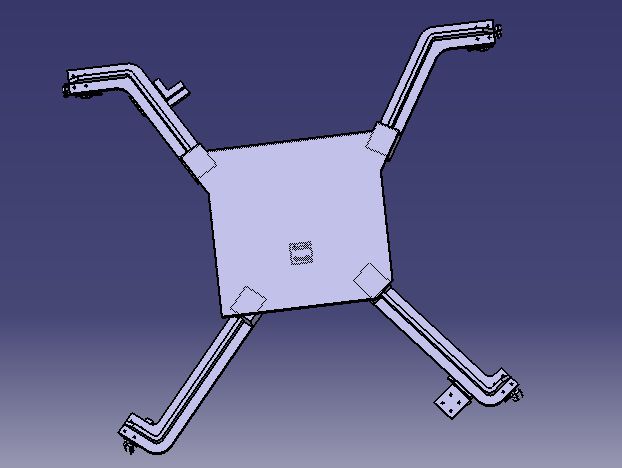

只是那個抓具，我現在想要它整個都在水平上移動，還是自動回位，  還有什么好的方法沒

我做過類似浮動結構。發動機缸體缸徑的氣動測量頭也有十幾公斤重。浮動起來沒問題。

hxiao2927 發表于 2014-10-26 20:17
只是那個抓具，我現在想要它整個都在水平上移動，還是自動回位，  還有什么好的方法沒

需要自定心的結構，重量要越輕越好啊，你這個結構不輕了。要盡量想辦法減輕重量，然后自定心結構也不需要你那四根導向柱，沒必要的。如果小范圍移動量只有幾毫米的話，利用孔和軸的間隙來限位就可以了。明晚我畫個示意圖給你參考下。
