設計一臺長行程龍門式機器，絲杠振動好厲害

查看數: 16276 | 評論數: 64 | 收藏 15

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2014-6-23 16:14

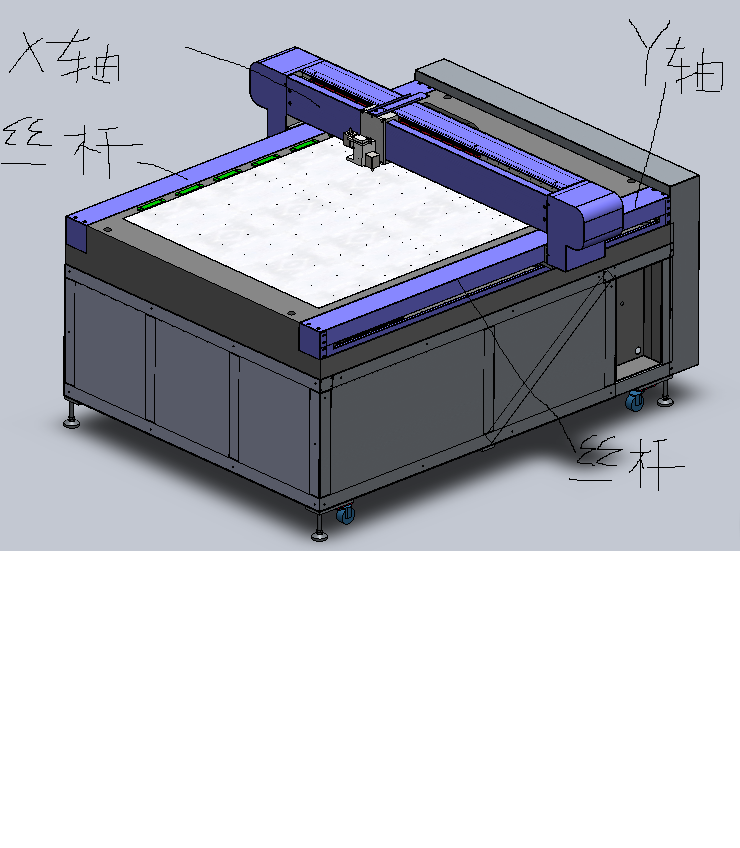

本帖最后由翱翔天際于 2014-6-23 16:16 編輯各位的大俠，,這個月設計了一臺龍門式切割機，X軸行程1100，Y軸行程1300，但是設計時候留的余量多了，X軸絲杠總長1513 Y軸總長1915，XY絲杠都是用3210，直徑32導程1 ...

回復

管理團隊 發表于 2024-11-15 15:41:32

公眾號留言選取

1085985 發表于 2014-7-6 22:50:07

長見識了

dizhi2007 發表于 2014-7-6 22:14:17

用同步帶就沒聲音了

zhi05 發表于 2014-7-6 19:11:18

不看不知道呢。學習了！

英雄愛美女 發表于 2014-7-6 00:10:06

我們廠買的廣告雕刻機也是這樣的情況，Y軸老是震動。

yancnc 發表于 2014-7-5 17:10:05

是不是絲杠安裝的有問題，你說的雙絲杠我可以理解成兩側都是一根絲杠加上一根導軌。這種結構我覺得沒有問題，雖然是過定位，但是可以增加剛性。由于你的架子是焊接件絲杠導軌的安裝平面很難在一個平面，可能是你絲桿兩側的高度不一樣高，導軌不平行或不等高。你用百分表測量后看一下，期待你的測試結果！

請問和什么有關系，難道工作頻率嗎？發表于 2014-7-6 20:35

絲桿發抖和這些沒有關系。發表于 2014-7-6 11:45

是這種結構沒錯，是安裝在大理石平臺上的，平面度5個μ，沒問題的，安裝都來來回回檢查過，應該沒問題的了發表于 2014-7-5 17:55

xuanyue0910 發表于 2014-7-5 16:26:26

loplop 發表于 2014-6-24 13:03
來回都抖動么？還是只是去時抖動？
可能的原因：絲杠穩定性不夠或者絲杠平行度或間隙問題。
我覺得一端絲 ...

絲杠細了，扭矩有問題！

龍九禪師 發表于 2014-7-2 12:23:24

兩端固定，預緊，試試。
這樣可以增強絲桿剛性，減少震動。
如果還是不行，那么就加大導程，從而在低轉速下獲得高的線速度

是的，現在只能這樣弄了發表于 2014-7-5 17:54

虎王 發表于 2014-7-2 12:00:55

長度太長了吧
