用加速度求力的話是F=-ma，慣性力與加速度的方向相反。

ANSYS中重力加速度的方向與平時我們認為的方向相反，比容重力方向應該是Z軸的負方向，施加G時方向應該是Z軸的正方向，沒有負號！！

eddyzhang 發表于 2014-5-28 08:29
這是個小問題，將方向改了就好。

  i/ P% a  O% W謝謝你的幫助。去掉負號就正常了。
9 D# g$ x) Z/ z. ]

冷月梧桐 發表于 2014-5-28 08:00
% z# y. X$ ?5 K# M7 h重力方向應該是默認朝Z負向，你加了一個負號就向上了，看看你選取的重力方向
來自：中國機械社區 Windows P ...

謝謝，不加負號就對了。ansys模擬重力的是根據重力的反力（慣性效應）來計算的。所以方向和正常的重力方向相反。可是顯示的重力的那個箭頭就朝上了。。。。

獨自莫憑欄 發表于 2014-5-28 00:07

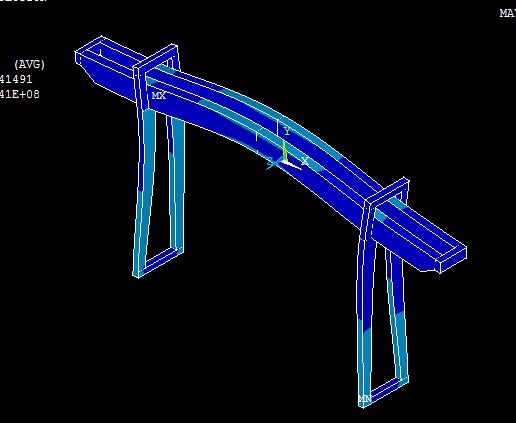

: W( N" S2 `; G( g# u" fLZ這是位移的云圖么？

- @( B/ r) h1 k# m4 |1 C應力圖就成這樣了

成形極限 發表于 2014-5-27 23:44
-9.8，是在圖中Z軸方向嗎？當然有問題了，好好看你的坐標系

4 i' E; r9 q- [1 u7 D8 a' ?8 ^我是在Y方向加的-9.8，出現一個向下的紅色箭頭。謝謝你的幫助！

寂寞如水 發表于 2014-5-27 22:06
力的方向呢？圖示坐標好像Z向沒有朝上！

我是在Y方向加的-9.8，出現一個向下的紅色箭頭。謝謝你的幫助！
) K9 E( F/ w' [  a* |0 N2 q

愛貓人士薛定諤 發表于 2014-5-27 21:24
起重梁最外側有集中質量？

沒有啊，我是在Y方向加的-9.8，出現一個向下的紅色箭頭。不過謝謝你的幫助！
* X2 i" E, W; M* d

這是個小問題，將方向改了就好。
