關于O型圈動密封問題，請指教

查看數: 6413 | 評論數: 7 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

帖子模式

Mechanical.Mr.

發布時間: 2014-5-15 09:57

正文摘要:

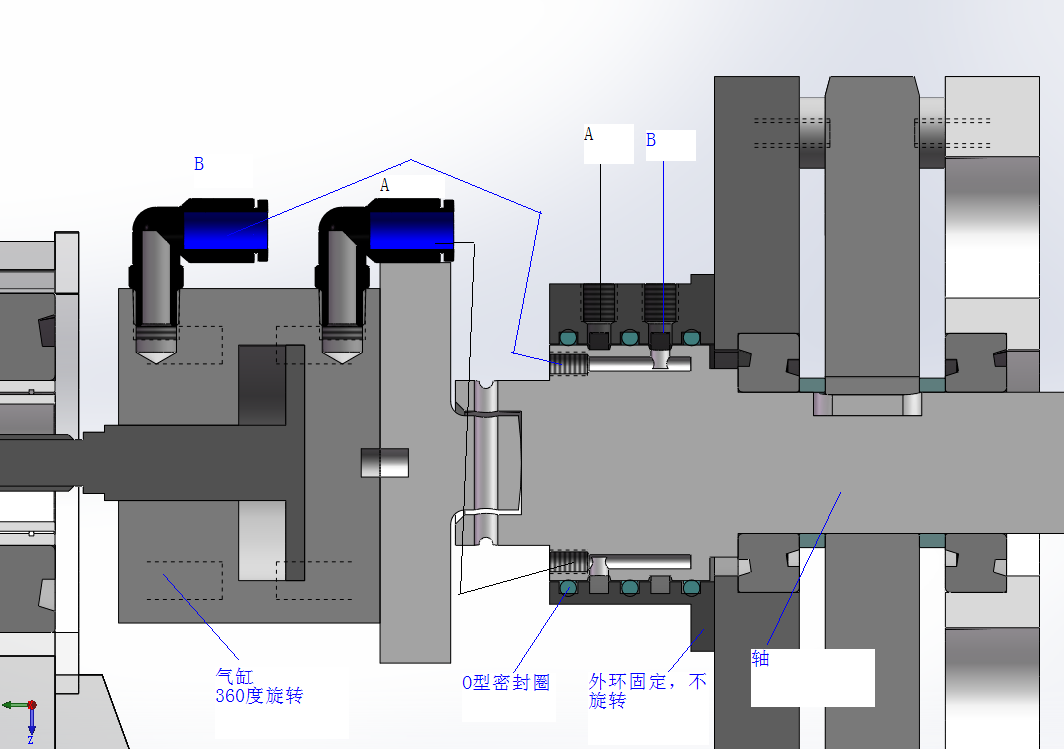

如圖示，軸與氣缸連接，氣缸需要360度轉動（不要問我為什么要轉動），氣缸上的氣管與軸上的兩個進氣孔連接，軸外環固定通過O型圈相配合，以達到通氣時氣管跟著軸一起轉動，從而達到氣管不會纏繞。問題：1、O型圈與 ...

回復

lover111 發表于 2018-9-21 10:35:51

樓主不出來總結一下最后怎么定的嗎？

mahaojun520 發表于 2018-9-20 23:07:57

4年前的帖子依然可以學習。

Silicen 發表于 2014-5-15 14:28:03

Silicen 發表于 2014-5-15 14:22
不知道您這個轉速怎么樣，可以選用斯特封吧，旋轉速度≤3m/s就Ok

O圈動密封壓縮量一般在6%-20%，其他真沒接觸過。。。斯特封你可以找一下資料和廠家詢問一下，估計也不會很貴

Silicen 發表于 2014-5-15 14:22:40

不知道您這個轉速怎么樣，可以選用斯特封吧，旋轉速度≤3m/s就Ok

點評

Mechanical.Mr.

轉速很低發表于 2014-5-15 14:25

Mechanical.Mr. 發表于 2014-5-15 14:21:37

還是自己頂一下啊吧

社區閑人 發表于 2014-5-15 11:08:12

點評

Mechanical.Mr.

笑笑是你會嗎？發表于 2014-5-15 14:17

逍遙處士 發表于 2014-5-15 10:04:20

本帖最后由逍遙處士于 2014-5-15 10:07 編輯

當活塞軸向運動時，若一側壓力大，則容易將O型圈擠入縫隙而損壞，為了避免，就在對應側加保護墊。保護墊的外徑與缸筒內徑之間間隙很小，保證O型圈即使承受高壓也不會被擠進去。

你這個是轉動，應該沒有這個問題。

另外，如果要求不是很嚴格，則按照手冊上的規定，來選密封圈，及確定溝槽尺寸，也未嘗不可呀？

點評

Mechanical.Mr.

不明白發表于 2014-5-15 14:16
