發布時間: 2014-4-11 11:01

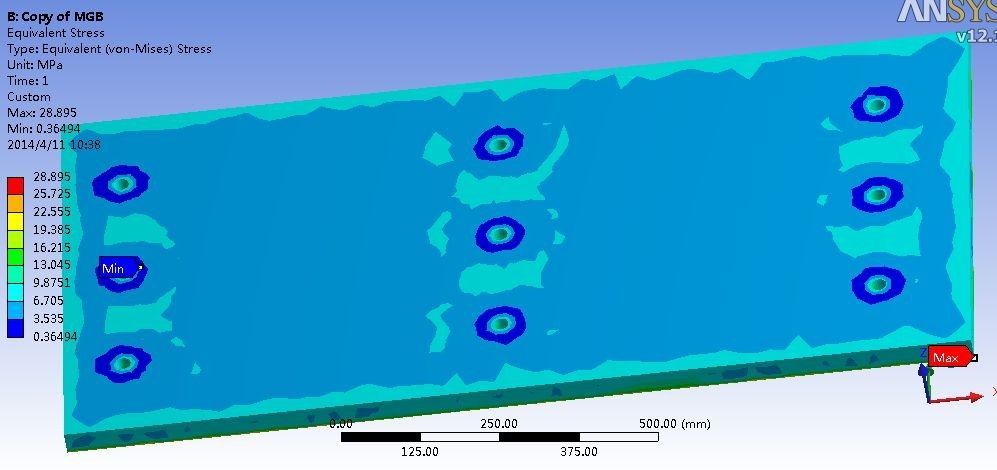

正文摘要:各位 有個小問題讓人 困惑 一個板嵌在槽里 并用并用鉸制孔螺釘固定住固定住 板子露在外邊的平面收到摩擦力和壓力 我在workbench里做的分析0 A% n9 u$ G0 J9 V $ f& K ... |
|
鉸制孔螺栓承受橫向載荷的話，螺栓受剪，孔受擠壓 不施加摩擦力，孔自然不受擠壓， 并且孔口沒倒角，計算結果差別大點也正常& i5 V0 }7 E* V8 m* j 把螺栓也放進去，用接觸來算更準確一點 |
