倒角和圓角看上去是怎么

查看數: 11021 | 評論數: 20 | 收藏 2

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2014-4-8 15:16

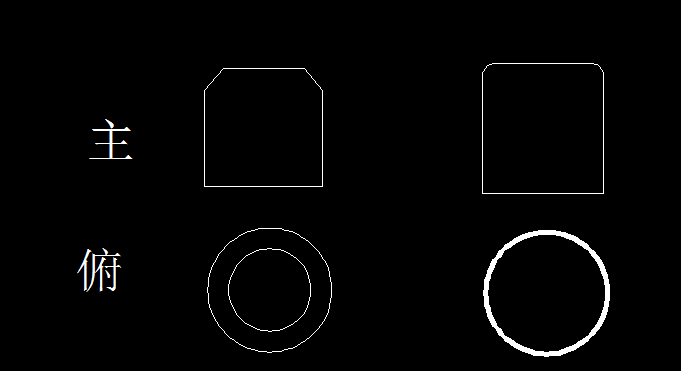

倒角：俯視圖就是兩個細實線的圓。圓角：俯視圖就是一條粗實線，線寬= 圓角半徑 z8 a3 j* I% o8 w: ~8 J1 w1 G8 ~ 倒角和圓角從俯視圖看的話是不是這樣的，1 @$ g7 B: f8 L5 f ...

回復

人生絢麗 發表于 2014-4-20 19:54:02

相切情況下的過渡圓角線是不用花的

我煮我心ok 發表于 2014-4-19 11:19:13

假想零件已經加工好了，手摸著有棱邊的，就需要畫輪廓線；如果是相切圓滑過度的，那就不要輪廓線了。簡單明了

水水5 發表于 2014-4-16 23:16:44

廢了好大勁，花了好多積分，也沒弄到本像樣的《機械制圖與畫法幾何》，湊合看吧，如果你有教材，你翻一下肯定有的

水水5 發表于 2014-4-16 22:55:48

確實是這樣
可是，我替“小朋友”問一句：書上哪個地方寫著來，我怎么沒找到？麻煩貼圖好嗎？

qiaozuo473 發表于 2014-4-16 22:24:47

倒角主視圖缺條線啊

桐蔭觀弈 發表于 2014-4-16 10:33:36

這是一個機械制圖的基本功，相切圖角不用畫出來，但你那個倒角的圖的主視圖好像少了一條線吧

hfutwangwei 發表于 2014-4-15 17:33:08

一毛發表于 2014-4-8 15:48 , C/ d; C8 v6 G( _( f* s& j8 @" G
用手摸，有棱邊的就畫，沒棱邊的就不畫，就這么簡單。

好像也忘了，還是不經常畫的結果啊~
