自動轉盤馬達的選擇，請教

查看數: 6652 | 評論數: 14 | 收藏 0

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2014-4-2 16:16

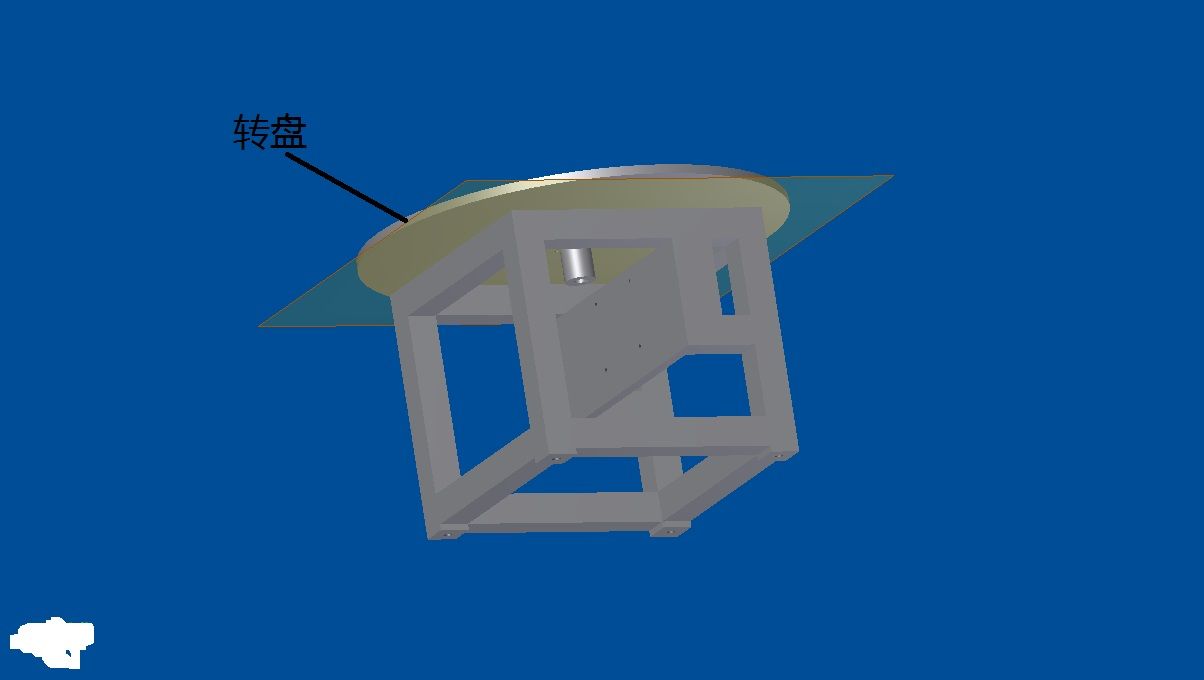

轉盤參數及要求： 1、轉盤和物品的重量在50KG~80KG 2、轉速100~300轉/分 3、在指定位置需要停下望各前輩幫忙指導一下如何選擇 ...

回復

FKUEDEJXSQ2 發表于 2023-9-4 08:42:49

轉矩慣量

FKUEDEJXSQ2 發表于 2023-8-22 14:09:48

選型軟件

huangjie2008 發表于 2016-11-11 12:53:22

這種我也在找學學

嶗山農民 發表于 2014-4-4 10:15:46

這個要先算轉動慣量，然后計算扭矩，根據扭矩和位置選擇合適的減速方式，然后選擇馬達，我最近也在做這個東西。
我初步選型是這樣，轉動慣量2.77kg.m^2，從0到60轉/min用時0.5s，轉動扭矩.34.84N.m，選用同步帶減速，減速比1:5，步進電機扭矩8N.M。相關的計算公式可以在網上找到。

不知道轉盤尺寸也能算出轉動慣量嗎?樓主要求的是最高300rpm而不是60? 發表于 2016-11-11 22:01

謝謝發表于 2014-4-4 14:42

WUHANLIST 發表于 2014-4-3 14:56:49

找一本東方馬達，東煒廷，SEW電機資料看看。

xuanyue0910 發表于 2014-4-3 14:19:45

電機選型機械手冊上有的吧？

洋洋0206 發表于 2014-4-2 23:32:36

好像有網友分享過類似的設備。
天明到公司找找看，找到給你看看。
好像用的是氣缸。
省錢啊！

謝謝發表于 2014-4-3 10:45

洋洋0206 發表于 2014-4-2 23:30:05

一定要自己做嗎？有專門的分度器。

這個主要是為了讓自己多了解這方面的知識發表于 2014-4-3 10:46

ajijianwei 發表于 2014-4-2 20:15:39

看看，學習學習
