感謝加工的給我們小白上了一課。

手算了下，空心軸危險截面彎曲應力在86MPa左右，實心軸危險截面應力在80MPa左右，45調質軸在對稱循環載荷下許用彎曲應力約60MPa。所以這里就是軸小了，計算過程還沒考慮應力集中的影響。即使是40Cr也不滿足要求的，加大直徑吧。至少加到23。考慮應力集中的話，還要再大點。25，剛好軸承規格配對上了。

公眾號留言選取

加粗直徑

學武書生 發表于 2014-3-20 09:02

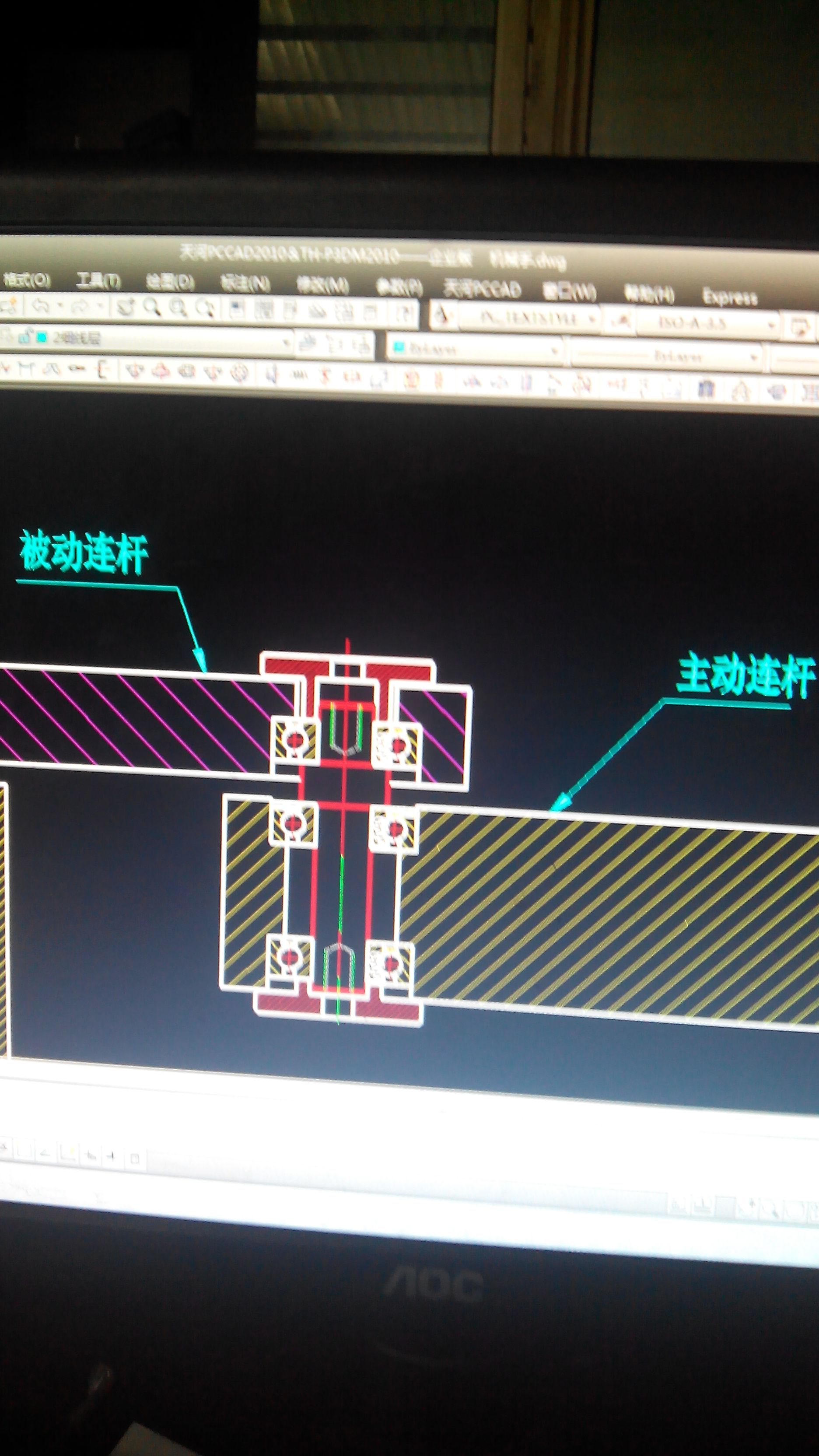

來看看瞧瞧，怎么軸承蓋是頂內圈的

因為按這個圖紙來說頂外圈軸可以拔出來

怎么感覺設計怪怪的，兩個連桿連接處最重要的地方都做了軸肩，而且軸肩臺寬了，可能因為軸太小了的錯覺，斷裂出在軸肩，一是整體零件整體硬度上來了導致的，二是可能零件在加工時在軸肩出現了微小裂痕，導致在后續使用的過程中，零件出現疲勞和應力集中出現斷裂，建議核算一下軸的直徑大小

這個連桿還涉及有軸承呀

路過看吐槽

感覺結構有問題

用20CR或40CR試試
