o型圈自動裝配

查看數: 25785 | 評論數: 58 | 收藏 10

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2014-1-23 17:13

在一個塑料件上安裝O-ring，線徑3.5，中徑33.5，安裝位置距離塑料件斷面15mm，  直觀來看，裝配過程中需要將O-ring撐開，然后再放入塑料件的槽中，  所以關鍵是如何將O型圈的內圈均勻撐開，并且還要在到 ...

回復

xw_f 發表于 2019-1-4 16:52:20

xuechaoqun 發表于 2014-1-24 00:13

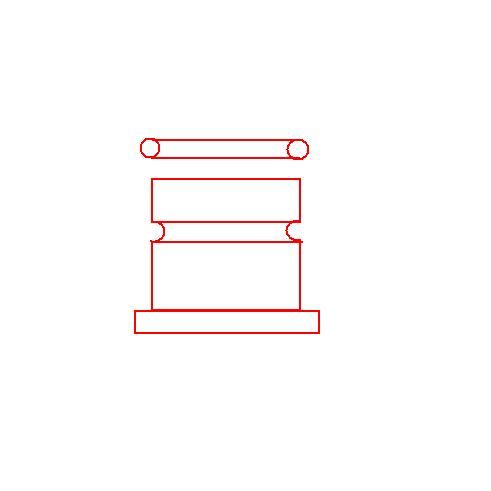

如圖所示、
利用O型圈自身彈力撐大取料，壓裝，結構不需要太復雜。
送料排序可用振動盤（適用范圍有限制 ...

兄弟你好，你的方案非常合理，我想問下，如果工件上段是螺紋的話用這個機構會有點問題了。有螺紋的話該怎樣套O圈呢

普洛-謝小軍 發表于 2018-6-6 15:34:28

tpseagle 發表于 2014-1-24 10:26
LZ,我這邊常使用密封圈，軸一般是不銹鋼的。用一個廢棄的密封圈對中折一下，然后穿過需要安裝的密封圈。穿 ...

這是人工裝配方式，不適合大批量

de0830 發表于 2018-6-6 13:47:36

xuechaoqun 發表于 2014-1-24 00:13
如圖所示、
利用O型圈自身彈力撐大取料，壓裝，結構不需要太復雜。
送料排序可用振動盤（適用范圍有限制 ...

不錯。太好了

de0830 發表于 2018-6-6 13:43:11

弗拉基米爾發表于 2014-1-23 19:48
我覺得你可以參考下德國sommer公司一款特殊的夾爪，專用于o型圈安裝的。

沒找到，不知道在那里？

xuzhuodage 發表于 2018-3-9 11:42:12

hqf52657 發表于 2018-1-13 16:37
可供參考，已成功實現

來，交流交流，+Q473694133

hqf52657 發表于 2018-1-13 16:37:20

可供參考，已成功實現


Q807859983 發表于 2018-1-11 21:45:45

可以將o型圈放到一個薄壁桶形件的外表面內，然后將零件套入其中

新新小生 發表于 2018-1-11 14:43:20

用夾爪撐開往上面裝不好用，之前用過。最好的方法就是錐套往上面擼，一擼一個準，保證彈無虛發。

炬輪_Aaron 發表于 2018-1-11 14:24:08

看到很多沒想到的辦法，哈哈學到東西了
