發布時間: 2013-12-24 16:43

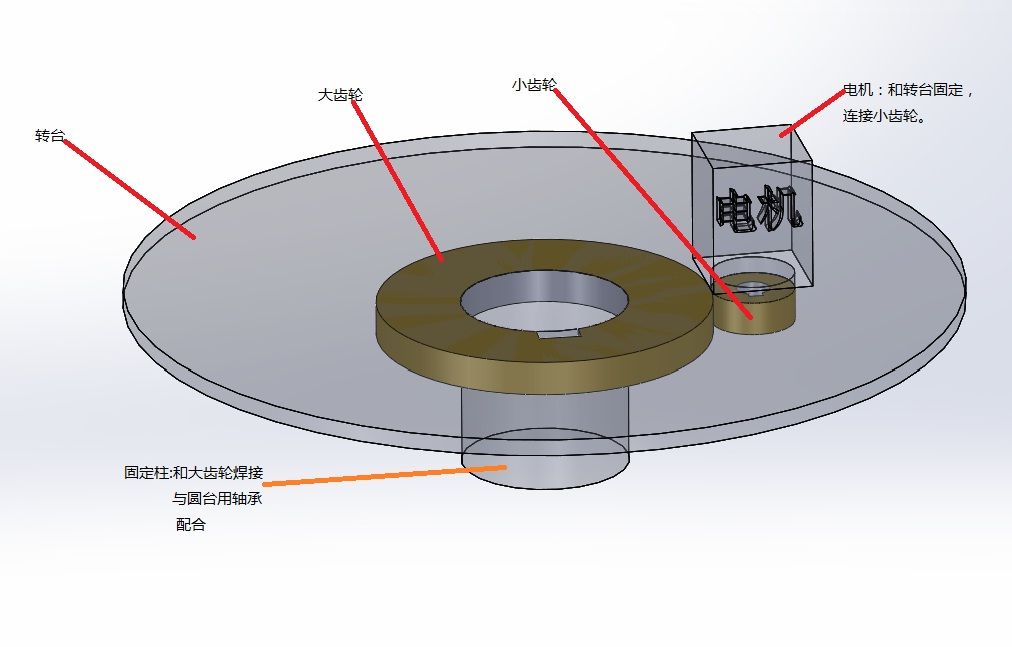

正文摘要:各位元老，請幫我看看這樣的設計是否可行：將電機放在轉臺上，大齒輪是固定的（固定軸也是固定的），通過電機上的小齒輪傳動來帶動轉盤。畫了一個簡單的草圖，大概的原理，請將就一下。 這樣的結構是否可行，謝謝！ ... |
| 可行可行，這種回轉機構太多了，比如吊車，挖掘機，風電偏航，坦克等，主要是您要加裝電氣的回轉滑環 |
| 草圖基本是這樣，但一定要減速器 |
| 這個原理是可以的，要找到生根的點。 |
anjay1125 發表于 2013-12-24 16:44 又一種思路，我看行 |
| LZ在電機的選型方面是怎么考慮的，輸入功率、輸入功率、傳動比、許用轉矩以及電機的走線問題? |
| 這個是行星減速，傳動比，比電機固定大得多 |
| 為什么不把電機裝在轉臺下面，并與轉臺分呢？ |
| 不錯 |
| 典型的回轉機構，沒有問題。塔吊、小型斗輪機都用此機構，選一個帶齒的回轉支撐即可，千萬不要自己設計齒輪及回轉機構，得不償失。 |
| 可以，沒有問題，我用過這種方案。當時那個轉臺重約7頓 |
