將產品的等距分隔擺布，有何好的機構

查看數: 5686 | 評論數: 10 | 收藏 1

關燈 | 提示：支持鍵盤翻頁<-左右->

發布時間: 2013-11-20 22:49

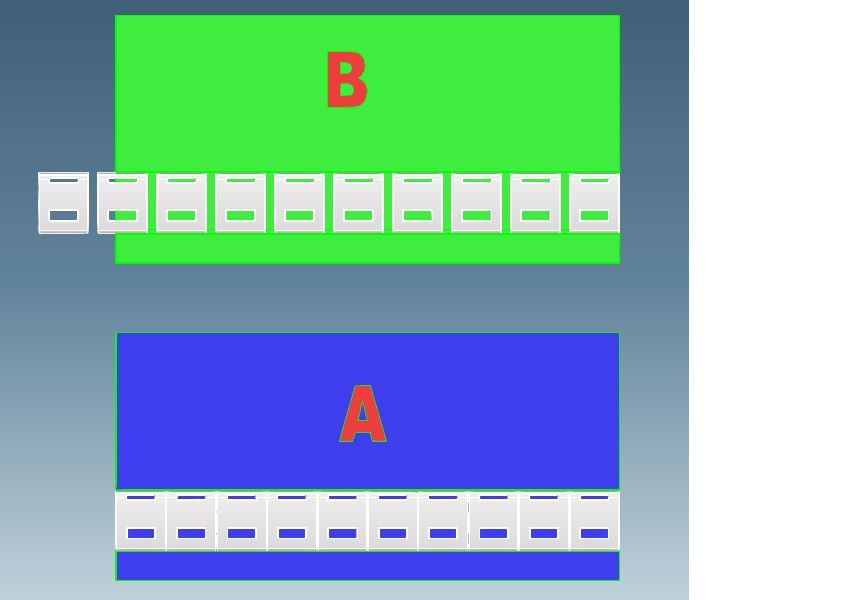

有沒有什么好的機構將A產品擺布分成B產品的擺布啊

回復

點點人生123 發表于 2020-2-11 23:11:32

樓主想要一個便宜的

nangonglyj 發表于 2013-11-21 19:29:05

老大是搞設計的吧，上面的圖片能說明一切。

Fighting-cc 發表于 2013-11-21 17:30:49

補充說明！要求只用氣缸，氣缸推出時產品分開！等距分布！

Fighting-cc 發表于 2013-11-21 10:24:17

fmdd 發表于 2013-11-21 08:08
剪刀叉架很適合處理多點等距分布

你好，能說的具體點嗎？最好能給個圖片參考下！這個糾結小弟很久了！望大神指點！

樓上不是已經把圖片都貼出來了么發表于 2013-11-21 10:50

阿狂 發表于 2013-11-21 08:52:52

原來做了一個自動裝箱的方案，從注塑機取件裝箱。注塑機開模后，機械手通過取出治具將八個產品取出，翻平后橫出，將八個產品放置在承接臺上，承接臺自動將八個產品并攏并旋轉90度，機械手倒角翻直，通過裝箱治具將產品移置周轉箱內。

并攏裝置的示意圖如下：

如果是單排工件在輸送線上并攏，只需要采用積放輥子或者倍速鏈輸送就可以了。

yuyanlzh 發表于 2013-11-21 08:26:17

參考百葉窗

fmdd 發表于 2013-11-21 08:08:56

剪刀叉架很適合處理多點等距分布

mark91189 發表于 2013-11-21 07:49:59

氣缸+導板

Fighting-cc 發表于 2013-11-21 07:12:41

找了一圈，沒有找到！大家有沒有好的機構可以實現……
