看看高手的回復都能學到很多東西！

表示不懂

angel1399793 發表于 2013-11-20 13:44
你這個方案，沖壓沒辦法脫模，注塑沒辦法分型。
我就想問問樓主，你這個結構的剛性好在哪里，與下面這張圖 ...

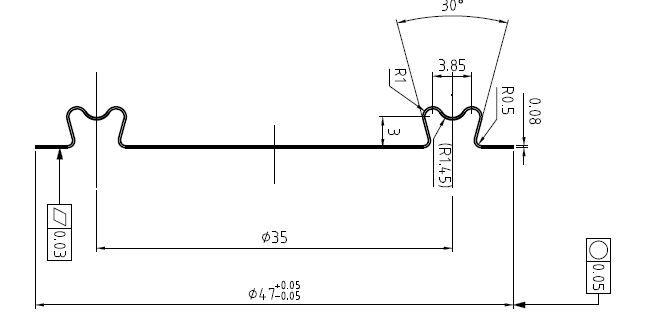

你好，這是沖壓成型的圖嗎？有沒有詳細點的尺寸圖，我算一下剛度，謝謝！

圖也不對
即使是剖面圖，波紋狀圓圈的投影也有根線

angel1399793 發表于 2013-11-20 13:44
你這個方案，沖壓沒辦法脫模，注塑沒辦法分型。
我就想問問樓主，你這個結構的剛性好在哪里，與下面這張圖 ...

我也是用ansys分析后，剛性比較小，波紋的平膜片剛性比較大，會吃掉很多力

有點意思，看看后面高人有什么辦法。

你這個方案，沖壓沒辦法脫模，注塑沒辦法分型。
我就想問問樓主，你這個結構的剛性好在哪里，與下面這張圖片所示結構的區別在哪里？

什么材質啊？如果是高分子的話，南京有家研究所能做，上海也有。

表示不懂，8條的東西估計辦不到。還有見識太少，看圖紙表示您的標注我覺得很怪。
